Kanal der hohe Zuverlässigkeits-Reihen-8 aus optischen Fasern mit breiter Operations-Temperatur

Min Bestellmenge : 10pcs Lieferzeit : 5-8 Arbeitstage
Zahlungsbedingungen : L / C, T / T
Herkunftsort: Guangdong, China Markenname: Seacent
Zertifizierung: ISO9001,ROHS Modellnummer: Faser array-8ch

Detailinformationen

Farbe: Blau, orange, grün, braun, weiß, rot, schwarz, gelb, purpurrot, rosa, Wassergrün Material: Quarzglas, Borosilicat, Silikon
Polierwinkel (°): 0, +8, -8 (±0.3) Anschlusstyp: SC/FC/LC-APC/UPC, LC, ST., FC, TOSLINK
Verpackung: Innerer Kasten und Export-Karton, Mehrzwecktasche Anwendung: ODF, FaserVerteilerkasten, FTTH-Netz, Telekommunikation
Markieren:

plc-Faserreihe

,

Faseranordnung

Produkt-Beschreibung

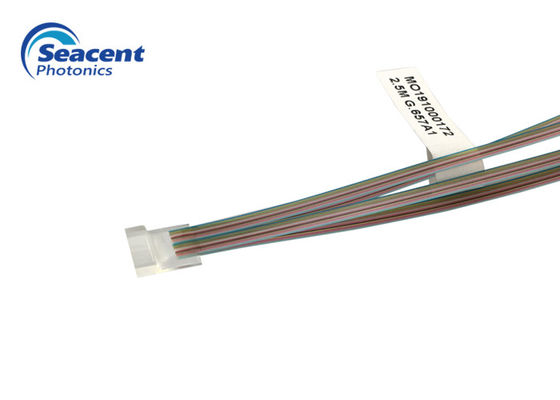

8-Kanal-Faserarray mit einem Winkel von 0 oder 8 Grad
Beschreibung:

Wir bieten hochwertige Faserarrays aus Quarz-, Pyrex- oder Silikonmaterial mit flacher oder eckig polierter Stirnfläche an. Diese Produkte zeichnen sich durch hohe Tonhöhengenauigkeit, bis zu 64 Kanäle, hohe Zuverlässigkeit und niedrige Kosten aus. Wir bieten auch kundenspezifische Designs für Ihre spezifischen Anwendungen.

Eigenschaften:

Niedriger Einfügungsverlust

Hoher Ertragsverlust

Breite Betriebstemperatur

Hohe Stabilität und Zuverlässigkeit

Hohe Genauigkeit der Faserkernposition

Anwendungen:

SPS-Geräte

Splitter

AWG

Koppler

Aktiv / Passiv-Array-Glasfasergerät

Spezifikation:
Artikel Parameter
Material Quarzglas, Borosilikat, Silizium
Anzahl der Kanäle 1CH ~ 128CH
Kernabstand / Toleranz (μm) 250, 127 / 0,7
Faserlänge (m) 2,0 ± 0,1
Polierwinkel (°) 0, + 8, -8 (± 0,3)
Polierflachheit ﹤ 5 Ränder bei 633 nm
Fasertyp SMF-28e oder SMF-28e XB
Betriebstemperatur (℃) -40 ~ + 85

V-Nut Grundplatte Maßtabelle:

L W H X Y. umfassender Fehler
Art Größe gemeinsamer Unterschied Größe gemeinsamer Unterschied Größe gemeinsamer Unterschied Größe gemeinsamer Unterschied Kernhöhenunterschied R = √ x2 + y2
2CH 250 10 ± 0,3 2.5 ± 0,05 2.5 ± 0,05 0,25 ≤0.0005 ≤ 0,001 ≤ 0,1
4CH 250 10 ± 0,3 2.5 ± 0,05 2.5 ± 0,05 0,25 ≤0.0005 ≤ 0,001 ≤ 0,1
8CH 250 10 ± 0,3 3.5 ± 0,05 2.5 ± 0,05 0,25 ≤0.0005 ≤ 0,001 ≤ 0,1
8CH 127 10 ± 0,3 2.5 ± 0,05 2.5 ± 0,05 0,127 ≤0.0005 ≤ 0,001 ≤ 0,1
16CH 127 10 ± 0,3 3.5 ± 0,05 2.5 ± 0,05 0,127 ≤0.0005 ≤ 0,001 ≤ 0,1
32CH 127 10 ± 0,3 5.7 ± 0,05 2.5 ± 0,05 0,127 ≤0.0005 ≤ 0,001 ≤ 0,1
48CH 127 12 ± 0,3 7.8 ± 0,05 2.5 ± 0,05 0,127 ≤0.0005 ≤ 0,001 ≤ 0,1
64CH 127 12 ± 0,3 9.8 ± 0,05 2.5 ± 0,05 0,127 ≤0.0005 ≤ 0,001 ≤ 0,1
96CH 127 12 ± 0,3 16 ± 0,05 2.5 ± 0,05 0,127 ≤0.0005 ≤ 0,001 ≤ 0,1
128CH 127 12 ± 0,3 20 ± 0,05 2.5 ± 0,05 0,127 ≤0.0005 ≤ 0,001 0,1

Bestellinformationen:

Produktnummer Fasertyp Faserlänge
01 = 1CH
02 = 2CH
03 = 4CH
04 = 8CH
05 = 12CH
06 = 16CH
07 = 24CH
08 = 32CH
09 = 48CH
10 = 64CH
11 = 96CH
12 = 128CH
1 = G657A1
2 = G657A2
3 = G652D
4 = G652B
0 = 0,5 M
1 = 1,0 M
2 = 1,5 M
3 = 2,0 M
4 = 2,5 M
S = besonders angefertigt
