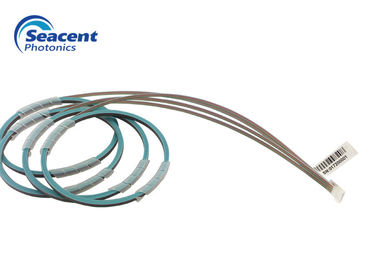

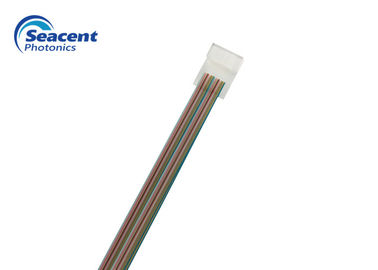

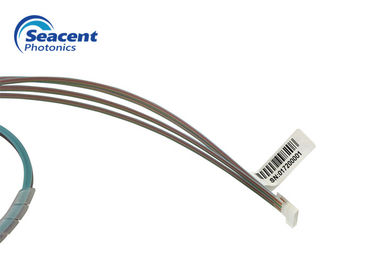

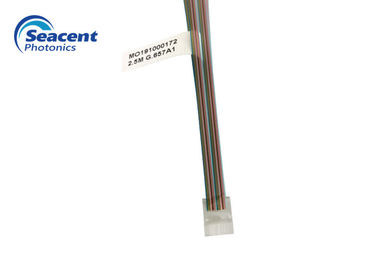

Optikfaser-Reihe UPC Polier-ROHS der Faser-48CH genehmigt für Telekommunikation

Min Bestellmenge : 10pcs Lieferzeit : 5-8 Arbeitstage
Zahlungsbedingungen : L / C, T / T
Herkunftsort: Guangdong, China Markenname: Seacent
Zertifizierung: ISO9001,ROHS Modellnummer: Faser array-48ch

Detailinformationen

Farbe: Blau, orange, grün, braun, weiß, rot, schwarz, gelb, purpurrot, rosa, Wassergrün Material: Quarzglas, Borosilicat, Silikon
Polierwinkel (°): 0, +8, -8 (±0.3) Verbindungsstück: Sc, FC, LC, St., LC-Faserverbindungskabel und so weiter
Zwingenpolitur: PC, UPC, APC Verpackung: Innerer Kasten und Export-Karton, Mehrzwecktasche
Anwendung: Telekommunikation
Markieren:

plc-Faserreihe

,

Faseranordnung

Produkt-Beschreibung

Faserreihe 48 CH 12 färbt 3 Art Polierwinkel des Materials 8°

Beschreibung:

Wir stellen hochwertige Faser-Reihe zur Verfügung, um die verschiedenen Nachfragen der Kunden mit niedriger Einfügungsdämpfung, Verlust der hohen Rendite und kompaktem Maß zu befriedigen.



Faser-Reihen werden mit V-Nutsubstrat der hohen Präzision durch einzigartige Versammlung Browave/Politurprozeß fabriziert, um eine ausgezeichnete Genauigkeit der Faserkernposition und perfekte Qualität der polnischen Oberfläche zu erhalten.



Spezifikationen:

Einzelteil Parameter
Zahl von Kanälen 1CH | 128CH
Material Quarzglas, Borosilicat, Silikon
Kernabstand/Toleranz (μm) 250, 127/0,7
Faserlänge (M) 2.0±0.1
Polierwinkel (°) 0, +8, -8 (±0.3)
Polierflachheit ﹤ 5 fringes@633nm
Faserart SMF-28e oder SMF-28e XB
Betriebstemperatur (℃) -40~85



Grundplatte-Maßtabelle der V-Nut:

  L W H X Y umfassender Fehler
Art Größe allgemeiner Unterschied Größe allgemeiner Unterschied Größe allgemeiner Unterschied Größe allgemeiner Unterschied Kernhöhenunterschied R=√ x2+y2
2CH 250 10 ±0.3 2,5 ±0.05 2,5 ±0.05 0,25 ≤0.0005 ≤0.001 <0.1
4CH 250 10 ±0.3 2,5 ±0.05 2,5 ±0.05 0,25 ≤0.0005 ≤0.001 <0.1
8CH 250 10 ±0.3 3,5 ±0.05 2,5 ±0.05 0,25 ≤0.0005 ≤0.001 <0.1
8CH 127 10 ±0.3 2,5 ±0.05 2,5 ±0.05 0,127 ≤0.0005 ≤0.001 <0.1
16CH 127 10 ±0.3 3,5 ±0.05 2,5 ±0.05 0,127 ≤0.0005 ≤0.001 <0.1
32CH 127 10 ±0.3 5,7 ±0.05 2,5 ±0.05 0,127 ≤0.0005 ≤0.001 <0.1
48CH 127 12 ±0.3 7,8 ±0.05 2,5 ±0.05 0,127 ≤0.0005 ≤0.001 <0.1
64CH 127 12 ±0.3 9,8 ±0.05 2,5 ±0.05 0,127 ≤0.0005 ≤0.001 <0.1
96CH 127 12 ±0.3 16 ±0.05 2,5 ±0.05 0,127 ≤0.0005 ≤0.001 <0.1
128CH 127 12 ±0.3 20 ±0.05 2,5 ±0.05 0,127 ≤0.0005 ≤0.001 <0,1



Eigenschaften:

  • Niedrige Einfügungsdämpfung
  • Verlust der hohen Rendite.
  • Breite Operations-Temperatur
  • Hohe Stabilität und Zuverlässigkeit
  • Hohe Genauigkeit der Faserkernposition
  • Ausgezeichnete Faserkern-Positionsgenauigkeit



Anwendungen:

  • MEM
  • Plc-Geräte: Plc-Teiler, AWGs
  • Integrierte aktive/passive Komponenten
  • Mikrooptik-Module
  • Variable optische Abschwächer
  • Linsen-/Kollimator-Reihe

Einrichtungs-Informationen:
Produktzahl Faserart Faserlänge
01=1CH
02=2CH
03=4CH
04=8CH
05=12CH
06=16CH
07=24CH
08=32CH
09=48CH
10=64CH
11=96CH
12=128CH
1=G657A1
2= G657A2
3=G652D
4=G652B
0=0.5M
1=1.0M
2=1.5M
3=2.0M
4=2.5M
S=Customized
