Optical Fiber Array
>

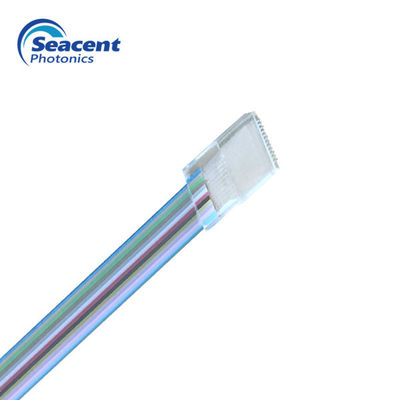

Faserreihe 16 CH-Monomode- mit Verlust der hohen Rendite für Optikgerät

Faserreihe 16 CH-Monomode- mit Verlust der hohen Rendite für Optikgerät

Brand Name: Seacent
Model Number: Reihe 16CH-Fiber
MOQ: 10 PC
Payment Terms: L / C, T / T
Ausführliche Information
Herkunftsort:
Guangdong, China
Zertifizierung:
ISO9001,ROHS
Material:
Quarzglas, Borosilicat, Silikon
Faser-Art:
2.0mm, G657A oder G652,0.9mm, SMF-28e, PM980
Verbindungsstück:
Sc, FC, LC, St., LC-Faserverbindungskabel und so weiter
Zwingenpolitur:
PC, UPC, APC
Betriebstemperatur:
-40 -- +85, - 40~+85, - 5~+80℃
Einfügungsdämpfung:
≤0.5dB
Anwendung:
ODF, FaserVerteilerkasten, FTTH-Netz, FDT, Telekommunikation
Glanzpunkt:

plc-Faserreihe

,

Faser-Optik-Array

Produkt-Beschreibung
Reihe der Faser 16-channel


Beschreibung:

Seacents Faserreihe ist eine wesentliche Komponente, die in den Verdrahtungshandbuch-Systemen benutzt wird, um Glasfaser und AWG-Lehrechip anzuschließen

Unsere Verfahrenstechnik der Präzision, die wir jahrelang entwickelt haben, liefert hohe Wiedergabetreue, Qualität und Kernneigungsgenauigkeit

Hochwertige Seikoh-Gikenverbindungsstücke werden am Ende von Fasern, für weitere Einzelheiten in Verbindung treten bitte mit Selena bei lin.xu@xinhaixun.com benutzt


Eigenschaften:

1. Verlust der hohen Rendite

2. niedrige Einfügungsdämpfung

3. Breite Operations-Temperatur

4. Hohe Stabilität und Zuverlässigkeit

5. Hohe Genauigkeit der Faserkernposition


Anwendungen:

1. Koppler

2. Teiler

3. AWG-Lehre

4. PLC-Geräte

5. Aktives/passives Reihenfaseroptikgerät


Spezifikation:
Einzelteil Parameter
Material Quarzglas, Borosilicat, Silikon
Zahl von Kanälen 1CH | 128CH
Kernabstand/Toleranz (μm) 250, 127/0,7
Faserlänge (M) 2.0±0.1
Polierwinkel (°) 0, +8, -8 (±0.3)
Polierflachheit ﹤ 5 fringes@633nm
Faserart SMF-28e oder SMF-28e XB
Betriebstemperatur (℃) -40~+85



Grundplatte-Maßtabelle der V-Nut:

  L W H X Y umfassender Fehler
Art Größe allgemeiner Unterschied Größe allgemeiner Unterschied Größe allgemeiner Unterschied Größe allgemeiner Unterschied Kernhöhenunterschied R=√ x2+y2
2CH 250 10 ±0.3 2,5 ±0.05 2,5 ±0.05 0,25 ≤0.0005 ≤0.001 <0.1
4CH 250 10 ±0.3 2,5 ±0.05 2,5 ±0.05 0,25 ≤0.0005 ≤0.001 <0.1
8CH 250 10 ±0.3 3,5 ±0.05 2,5 ±0.05 0,25 ≤0.0005 ≤0.001 <0.1
8CH 127 10 ±0.3 2,5 ±0.05 2,5 ±0.05 0,127 ≤0.0005 ≤0.001 <0.1
16CH 127 10 ±0.3 3,5 ±0.05 2,5 ±0.05 0,127 ≤0.0005 ≤0.001 <0.1
32CH 127 10 ±0.3 5,7 ±0.05 2,5 ±0.05 0,127 ≤0.0005 ≤0.001 <0.1
48CH 127 12 ±0.3 7,8 ±0.05 2,5 ±0.05 0,127 ≤0.0005 ≤0.001 <0.1
64CH 127 12 ±0.3 9,8 ±0.05 2,5 ±0.05 0,127 ≤0.0005 ≤0.001 <0.1
96CH 127 12 ±0.3 16 ±0.05 2,5 ±0.05 0,127 ≤0.0005 ≤0.001 <0.1
128CH 127 12 ±0.3 20 ±0.05 2,5 ±0.05 0,127 ≤0.0005 ≤0.001 <0,1



Einrichtungs-Informationen:

Produktzahl Faserart Faserlänge
01=1CH
02=2CH
03=4CH
04=8CH
05=12CH
06=16CH
07=24CH
08=32CH
09=48CH
10=64CH
11=96CH
12=128CH
1=G657A1
2= G657A2
3=G652D
4=G652B
0=0.5M
1=1.0M
2=1.5M
3=2.0M
4=2.5M
S=Customized
