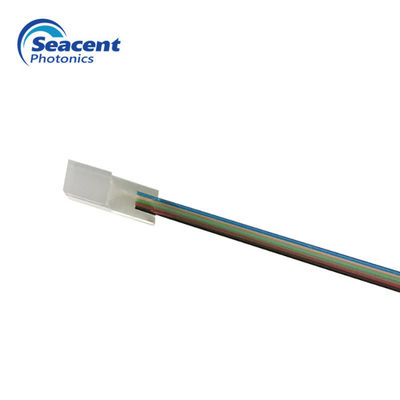

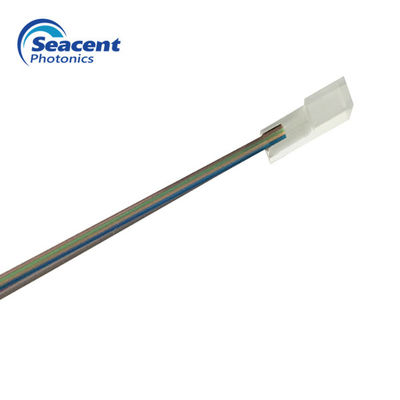

8 Kanal PLC-Faser-Reihe mit 0 oder 8 Grad Winkel-hohen Stabilitäts-und Zuverlässigkeit

8 Kanal PLC-Faser-Reihe mit 0 oder 8 Grad Winkel-hohen Stabilitäts-und Zuverlässigkeit

Brand Name: Seacent
Model Number: Faser array-8ch
MOQ: 10pcs
Payment Terms: L / C, T / T
Ausführliche Information
Herkunftsort:
Guangdong, China
Zertifizierung:
ISO9001,ROHS
Farbe:
Blau, orange, grün, braun, weiß, rot, schwarz, gelb, purpurrot, rosa, Wassergrün
Material:
Quarzglas, Borosilicat, Silikon
Polierwinkel (°):
0, +8, -8 (±0.3)
Verbindungsstückart:
SC/FC/LC-APC/UPC, LC, ST., FC, TOSLINK
Verpackung:
Innerer Kasten und Export-Karton, Mehrzwecktasche
Glanzpunkt:

plc-Faserreihe

,

Faser-Optik-Array

Produkt-Beschreibung
Faserreihe mit 8 Kanälen mit 0 oder 8 Grad angeln

Beschreibung:

Wir bieten hochwertige Faserreihen an, die vom Quarz-, pyrex- oder Silikonmaterial mit flacher oder eckiger Polierstirnfläche gemacht werden. Diese Produkte kennzeichnen Hochspannungsgenauigkeit, bis 64 Kanäle, hohe Zuverlässigkeit und niedrige Kosten. Wir stellen auch kundengebundene Entwürfe für Ihre spezifischen Anwendungen zur Verfügung.



Eigenschaften:

Niedrige Einfügungsdämpfung

Verlust der hohen Rendite

Breite Operations-Temperatur

Hohe Stabilität und Zuverlässigkeit

Hohe Genauigkeit der Faserkernposition



Anwendungen:

Plc-Geräte

Teiler

AWG-Lehre

Koppler

Aktives/passives Reihenfaseroptikgerät


Spezifikation:
Einzelteil Parameter
Material Quarzglas, Borosilicat, Silikon
Zahl von Kanälen 1CH | 128CH
Kernabstand/Toleranz (μm) 250, 127/0,7
Faserlänge (M) 2.0±0.1
Polierwinkel (°) 0, +8, -8 (±0.3)
Polierflachheit ﹤ 5 fringes@633nm
Faserart SMF-28e oder SMF-28e XB
Betriebstemperatur (℃) -40~+85


Grundplatte-Maßtabelle der V-Nut:

  L W H X Y umfassender Fehler
Art Größe allgemeiner Unterschied Größe allgemeiner Unterschied Größe allgemeiner Unterschied Größe allgemeiner Unterschied Kernhöhenunterschied R=√ x2+y2
2CH 250 10 ±0.3 2,5 ±0.05 2,5 ±0.05 0,25 ≤0.0005 ≤0.001 <0.1
4CH 250 10 ±0.3 2,5 ±0.05 2,5 ±0.05 0,25 ≤0.0005 ≤0.001 <0.1
8CH 250 10 ±0.3 3,5 ±0.05 2,5 ±0.05 0,25 ≤0.0005 ≤0.001 <0.1
8CH 127 10 ±0.3 2,5 ±0.05 2,5 ±0.05 0,127 ≤0.0005 ≤0.001 <0.1
16CH 127 10 ±0.3 3,5 ±0.05 2,5 ±0.05 0,127 ≤0.0005 ≤0.001 <0.1
32CH 127 10 ±0.3 5,7 ±0.05 2,5 ±0.05 0,127 ≤0.0005 ≤0.001 <0.1
48CH 127 12 ±0.3 7,8 ±0.05 2,5 ±0.05 0,127 ≤0.0005 ≤0.001 <0.1
64CH 127 12 ±0.3 9,8 ±0.05 2,5 ±0.05 0,127 ≤0.0005 ≤0.001 <0.1
96CH 127 12 ±0.3 16 ±0.05 2,5 ±0.05 0,127 ≤0.0005 ≤0.001 <0.1
128CH 127 12 ±0.3 20 ±0.05 2,5 ±0.05 0,127 ≤0.0005 ≤0.001 <0,1



Einrichtungs-Informationen:

Produktzahl Faserart Faserlänge
01=1CH
02=2CH
03=4CH
04=8CH
05=12CH
06=16CH
07=24CH
08=32CH
09=48CH
10=64CH
11=96CH
12=128CH
1=G657A1
2= G657A2
3=G652D
4=G652B
0=0.5M
1=1.0M
2=1.5M
3=2.0M
4=2.5M
S=Customized
