| Brand Name: | Seacent |
| Model Number: | Art des Mikros 1x6 |
| MOQ: | 1-teilig |
| Payment Terms: | L / C, T / T |
| Supply Ability: | 100.000 Stück pro Monat |

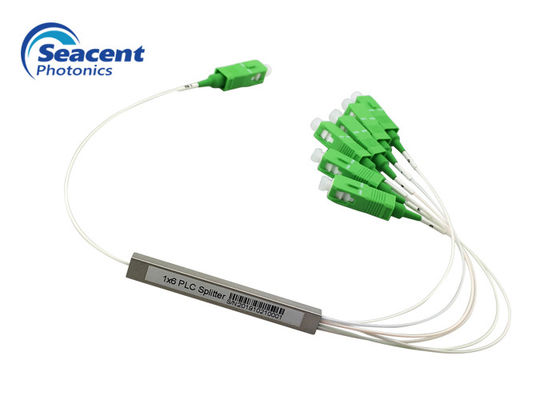

Faser Optik-Mikroart PLC-Teilers 1x6 mit SC-/APCverbindungsstücken
Seacent-Photonik PLC-Teiler ist eine neue Technologie, die eine bessere Lösung für Anwendungen anbietet, in denen größere Spaltenkonfigurationen angefordert werden. Um dieses zu erzielen, werden Wellenleiter unter Verwendung der Lithographie auf ein Quarzglassubstrat fabriziert, das die Verlegung von spezifischen Prozentsätzen des Lichtes zulässt. Infolgedessen bieten PLC-Teiler sehr genaues und sogar Spalten mit minimalem Verlust in einem leistungsfähigen Paket an.
Sind hier die Details 1x4 der Mikroart PLC-spllitter mit SC-/APCverbindungsstücken
Eigenschaften:
Appliacation:
Spezifikationen:
| Einzelteil | Parameter |
|
IL (DB) |
≤9,0 |
|
Einheitlichkeit (DB) |
≤0.6 |
|
Abhängiger Verlust der Polarisation (DB) |
≤0.25 |
|
RL (DB) |
≥55 |
|
Directionality (dB) |
≥55 |
|
Faserlänge (M) |
1,0 oder besonders angefertigt |
|
Temperaturbeständigkeit (DB) |
-40℃ - 85℃ (≤0.5) |
|
Betriebstemperatur °C |
40℃ - 85℃ |
|
Faserart |
G657A1 oder besonders angefertigt |
Anmerkung: Das oben genannte IL ist ohne die Verbindungsstückparameter.
1XN mit Verbindungsstück, das optische Teilereinfügungsdämpfung in den oben genannten Anforderungen zusätzlich zur Zunahme 1X2 nicht 0.2dB, die restliche Zunahme übersteigt, übersteigt nicht 0.3dB.
Einrichtungsinformationen:
|
Produktart |
Einlass- und Ausgangsdurchmesser |
Einlass- und Faserlänge |
Größe |
|
1XN oder 2XN 0102=1X2 0103=1X3 0104=1X4 0105=1X5 0106=1X6 0107=1X7 0108=1X8 0112=1X12 0116=1X16 0124=1X24 0132=1X32 0164=1X64 1128=1X128 |
2=0.9mm |
0=0.5M 1=1.0M 2=1.5M 3=2.0M 4=2.5M S=Customized |
1x2 bis 4x7x60mm 1x8
1x12 zu 4x12x60 Millimeter 1x16
1x24 zu 6x20x80 Millimeter 1x32
1x64 6x40x100 Millimeter |
|
|
