Optical Fiber Array
>
Hohe Präzisions-Reihe aus optischen Fasern, 24 Nut-Faser-Reihen-niedrige Einfügungsdämpfung CH V

Hohe Präzisions-Reihe aus optischen Fasern, 24 Nut-Faser-Reihen-niedrige Einfügungsdämpfung CH V

Brand Name: Seacent
Model Number: Faser array-24ch
MOQ: 10pcs
Payment Terms: L / C, T / T
Ausführliche Information
Herkunftsort:
Guangdong, China
Zertifizierung:
ISO9001,ROHS
Farbe:
Blau, orange, grün, braun, weiß, rot, schwarz, gelb, purpurrot, rosa, Wassergrün
Material:
Quarzglas, Borosilicat, Silikon
Polierwinkel (°):
0, +8, -8 (±0.3)
Anschlusstyp:
SC/FC/LC-APC/UPC, LC, ST., FC, TOSLINK
Zwingen-Polnisches:
PC, UPC, APC
Verpackung:
Innerer Kasten und Export-Karton, Mehrzwecktasche
Anwendung:
FTTH-Netz, FDT, Telekommunikation
Glanzpunkt:

plc-Faserreihe

,

Faseranordnung

Produkt-Beschreibung

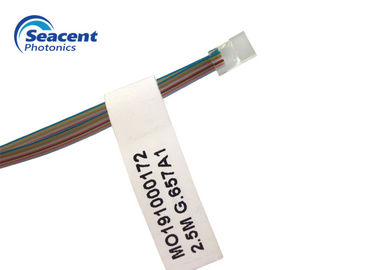

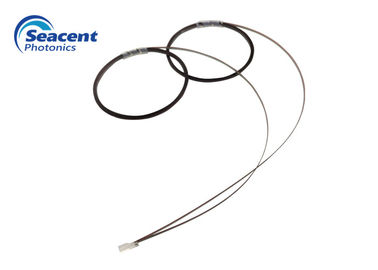

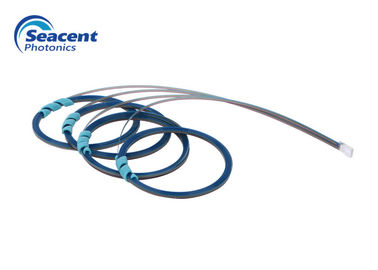

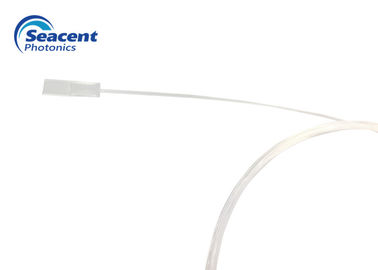

24-Kanal-Faserarray mit hochpräzisem V-Rillensubstrat
Beschreibung:

Fibre Arrays werden mit einem hochpräzisen V-Rillensubstrat im einzigartigen Montage- / Polierverfahren von Browave hergestellt, um eine hervorragende Genauigkeit der Faserkernposition und eine perfekte Qualität der Polieroberfläche zu erzielen. Wir bieten hochwertige Glasfaser-Arrays, um die unterschiedlichen Anforderungen der Kunden mit geringen Einfügedämpfungen, hohen Rückflussdämpfungen und kompakten Abmessungen zu erfüllen.

Eigenschaften:

Niedriger Einfügungsverlust

Hoher Ertragsverlust.

Breite Betriebstemperatur

Hohe Stabilität und Zuverlässigkeit

Hohe Genauigkeit der Faserkernposition

Hervorragende Positioniergenauigkeit des Faserkerns

Flexibilität bei der kundenspezifischen Gestaltung

Anwendungen:

MEM

SPS-Geräte: SPS-Splitter, AWGs

Integrierte aktive / passive Komponenten

Mikrooptikmodule

Variable optische Dämpfungsglieder

Linsen / Kollimatoren-Array

Spezifikationen:

Artikel Parameter
Anzahl der Kanäle 1CH ~ 128CH
Material Quarzglas, Borosilikat, Silizium
Kernabstand / Toleranz (μm) 250, 127 / 0,7
Faserlänge (m) 2,0 ± 0,1
Polierwinkel (°) 0, + 8, -8 (± 0,3)
Polierflachheit ﹤ 5 Ränder bei 633 nm
Fasertyp SMF-28e oder SMF-28e XB
Betriebstemperatur (℃) -40 ~ 85

L W H X Y. umfassender Fehler
Art Größe gemeinsamer Unterschied Größe gemeinsamer Unterschied Größe gemeinsamer Unterschied Größe gemeinsamer Unterschied Kernhöhenunterschied R = √ x2 + y2
2CH 250 10 ± 0,3 2.5 ± 0,05 2.5 ± 0,05 0,25 ≤0.0005 ≤ 0,001 ≤ 0,1
4CH 250 10 ± 0,3 2.5 ± 0,05 2.5 ± 0,05 0,25 ≤0.0005 ≤ 0,001 ≤ 0,1
8CH 250 10 ± 0,3 3.5 ± 0,05 2.5 ± 0,05 0,25 ≤0.0005 ≤ 0,001 ≤ 0,1
8CH 127 10 ± 0,3 2.5 ± 0,05 2.5 ± 0,05 0,127 ≤0.0005 ≤ 0,001 ≤ 0,1
16CH 127 10 ± 0,3 3.5 ± 0,05 2.5 ± 0,05 0,127 ≤0.0005 ≤ 0,001 ≤ 0,1
32CH 127 10 ± 0,3 5.7 ± 0,05 2.5 ± 0,05 0,127 ≤0.0005 ≤ 0,001 ≤ 0,1
48CH 127 12 ± 0,3 7.8 ± 0,05 2.5 ± 0,05 0,127 ≤0.0005 ≤ 0,001 ≤ 0,1
64CH 127 12 ± 0,3 9.8 ± 0,05 2.5 ± 0,05 0,127 ≤0.0005 ≤ 0,001 ≤ 0,1
96CH 127 12 ± 0,3 16 ± 0,05 2.5 ± 0,05 0,127 ≤0.0005 ≤ 0,001 ≤ 0,1
128CH 127 12 ± 0,3 20 ± 0,05 2.5 ± 0,05 0,127 ≤0.0005 ≤ 0,001 <0.1

Bestellinformationen:
Produktnummer Fasertyp Faserlänge
01 = 1CH
02 = 2CH
03 = 4CH
04 = 8CH
05 = 12CH
06 = 16CH
07 = 24CH
08 = 32CH
09 = 48CH
10 = 64CH
11 = 96CH
12 = 128CH
1 = G657A1
2 = G657A2
3 = G652D
4 = G652B
0 = 0,5 M
1 = 1,0 M
2 = 1,5 M
3 = 2,0 M
4 = 2,5 M
S = besonders angefertigt
