| Markenbezeichnung: | Seacent |
| Model Number: | Faser array-32ch |
| MOQ: | 10pcs |
| Zahlungsbedingungen: | L / C, T / T |

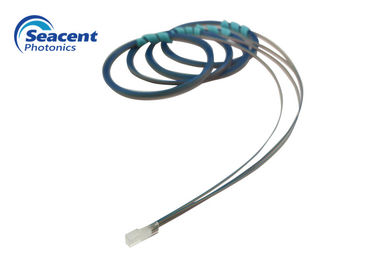

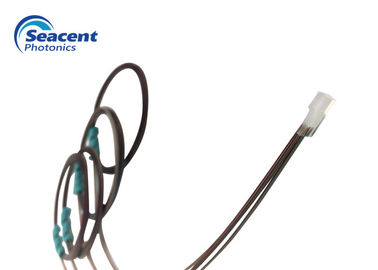

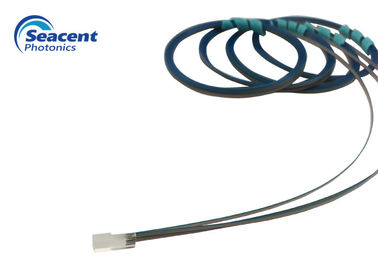

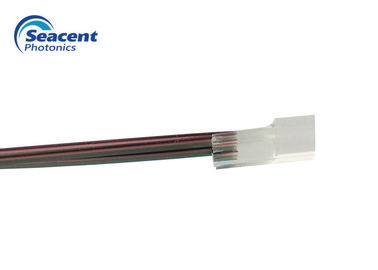

Faser-Reihen werden mit V-Nutsubstrat der hohen Präzision durch einzigartige Versammlung Browave/Politurprozeß fabriziert, um eine ausgezeichnete Genauigkeit der Faserkernposition und perfekte Qualität der polnischen Oberfläche zu erhalten.
Wir stellen einzigartige Versammlungs-/Ausschnitt-/Politurprozesse zur verfügung, um die beste Genauigkeit der Faserkernposition mit der perfekten Polieroberfläche zu erhalten. Faserreihe ist eine wesentliche Komponente, die in den verschiedenen Anwendungen benutzt wird, um die Glasfaser an seinen Wellenleiter anzuschließen.
Spezifikationen:
| Einzelteil | Parameter |
| Zahl von Kanälen | 1CH | 128CH |
| Material | Quarzglas, Borosilicat, Silikon |
| Kernabstand/Toleranz (μm) | 250, 127/0,7 |
| Faserlänge (M) | 2.0±0.1 |
| Polierwinkel (°) | 0, +8, -8 (±0.3) |
| Polierflachheit | ﹤ 5 fringes@633nm |
| Faserart | SMF-28e oder SMF-28e XB |
| Betriebstemperatur (℃) | -40~85 |
Grundplatte-Maßtabelle der V-Nut:
| L | W | H | X | Y | umfassender Fehler | ||||||
| Art | Größe | allgemeiner Unterschied | Größe | allgemeiner Unterschied | Größe | allgemeiner Unterschied | Größe | allgemeiner Unterschied | Kernhöhenunterschied | R=√ x2+y2 | |
| 2CH 250 | 10 | ±0.3 | 2,5 | ±0.05 | 2,5 | ±0.05 | 0,25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 4CH 250 | 10 | ±0.3 | 2,5 | ±0.05 | 2,5 | ±0.05 | 0,25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 8CH 250 | 10 | ±0.3 | 3,5 | ±0.05 | 2,5 | ±0.05 | 0,25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 8CH 127 | 10 | ±0.3 | 2,5 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 16CH 127 | 10 | ±0.3 | 3,5 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 32CH 127 | 10 | ±0.3 | 5,7 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 48CH 127 | 12 | ±0.3 | 7,8 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 64CH 127 | 12 | ±0.3 | 9,8 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 96CH 127 | 12 | ±0.3 | 16 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 128CH 127 | 12 | ±0.3 | 20 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0,1 | |
Anwendungen:
| Produktzahl | Faserart | Faserlänge |
|
01=1CH
02=2CH
03=4CH
04=8CH
05=12CH
06=16CH
07=24CH
08=32CH
09=48CH
10=64CH
11=96CH
12=128CH
|
1=G657A1
2= G657A2
3=G652D
4=G652B
|
0=0.5M
1=1.0M
2=1.5M
3=2.0M
4=2.5M
S=Customized
|
|
|
