| Brand Name: | Seacent |
| Model Number: | AWG-40CH |
| MOQ: | 1pcs |
| Preis: | Negotiable |
| Payment Terms: | L / C, T / T |

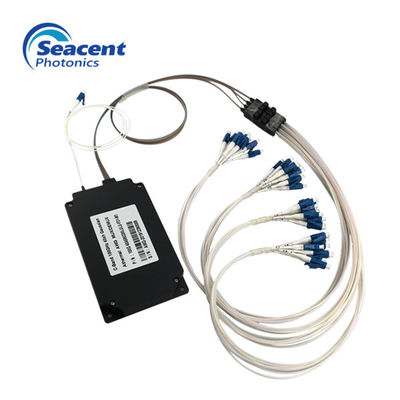

40CH Band-flache Spitze AWG-Lehre Mux C für hohe Isolierung WAN Systemss ROADM
AWG-Lehrebeschreibung:
Gekleidetes Wellenleiter-Gitter (athermale AWG-Lehre) ist ein leistungsstarkes Gerät DWDM mux/demux, das auf 100GHz Kanalabstand ohne den Bedarf an der Temperaturstabilisierung funktioniert. Die planaren verarbeiteten Silikon-aufsilikonchips enthalten gekleidete Kanalwellenleiter, um mehrfache Wellenlängen zu trennen oder zu kombinieren. Athermale AWG-Lehre s von DWDM-Signalen über einem breiten Betriebstemperaturbereich, ohne den Bedarf am Heizungs-Antrieb und an der Überwachungselektronik multiplexen und entmultiplexieren dürfen.
AWG-Lehre kennzeichnet:
Aufwärts und abwärts gerichtete Zweifrequenzbänder unter Verwendung eines einzelnen Chipmikrocomputers
Niedrige Einfügungsdämpfung
Verlust der hohen Rendite
Hohe Isolierung
kompaktes desigh
Wärmebeständigkeit
1270-1610nm
Technische Parameter AWG-Lehre
| Parameter | Einheit | 100Ghz | 100Ghz | ||
| Gaußsch | Flache Spitze | Gaußsch | Flache Spitze | ||
| Wellenlängen-Genauigkeit | Nanometer | ±0.05 | ±0.05 | ±0.07 | ±0.07 |
| Volle Bandbreite 1dB | Nanometer | >0.2 | >0.4 | >0.4 | >0.7 |
| Voll Bandbreite DB-3 | Nanometer | >0.4 | >0.6 | >0.7 | >1.0 |
| Optische Einfügungsdämpfung | DB | 3,7 | 4,5 | 3,7 | 4,5 |
| Verlust-Einheitlichkeit | DB | 1,0 | 1,0 | 0,8 | 0,8 |
| Nebenkanalübersprechen | DB | 27,0 | 27,0 | 28,0 | 28,0 |
| Nicht-angrenzendes Kanal-Übersprechen | DB | 30,0 | 30,0 | 30,0 | 30,0 |
| Optische Rückflussdämpfung | DB | >40 | >40 | >40 | >40 |
| Polarisations-Verlust | DB | <0.5 | <0.5 | <0.5 | <0.5 |
| Maß | Millimeter | 120x70x12.3 / 85x58x113 | |||
| Betriebstemperatur | ℃ | -20- 70 | |||
Details
Ausführliche Parameter
|
|
| Brand Name: | Seacent |
| Model Number: | AWG-40CH |
| MOQ: | 1pcs |
| Preis: | Negotiable |
| Payment Terms: | L / C, T / T |
40CH Band-flache Spitze AWG-Lehre Mux C für hohe Isolierung WAN Systemss ROADM
AWG-Lehrebeschreibung:
Gekleidetes Wellenleiter-Gitter (athermale AWG-Lehre) ist ein leistungsstarkes Gerät DWDM mux/demux, das auf 100GHz Kanalabstand ohne den Bedarf an der Temperaturstabilisierung funktioniert. Die planaren verarbeiteten Silikon-aufsilikonchips enthalten gekleidete Kanalwellenleiter, um mehrfache Wellenlängen zu trennen oder zu kombinieren. Athermale AWG-Lehre s von DWDM-Signalen über einem breiten Betriebstemperaturbereich, ohne den Bedarf am Heizungs-Antrieb und an der Überwachungselektronik multiplexen und entmultiplexieren dürfen.
AWG-Lehre kennzeichnet:
Aufwärts und abwärts gerichtete Zweifrequenzbänder unter Verwendung eines einzelnen Chipmikrocomputers
Niedrige Einfügungsdämpfung
Verlust der hohen Rendite
Hohe Isolierung
kompaktes desigh
Wärmebeständigkeit
1270-1610nm
Technische Parameter AWG-Lehre
| Parameter | Einheit | 100Ghz | 100Ghz | ||
| Gaußsch | Flache Spitze | Gaußsch | Flache Spitze | ||
| Wellenlängen-Genauigkeit | Nanometer | ±0.05 | ±0.05 | ±0.07 | ±0.07 |
| Volle Bandbreite 1dB | Nanometer | >0.2 | >0.4 | >0.4 | >0.7 |
| Voll Bandbreite DB-3 | Nanometer | >0.4 | >0.6 | >0.7 | >1.0 |
| Optische Einfügungsdämpfung | DB | 3,7 | 4,5 | 3,7 | 4,5 |
| Verlust-Einheitlichkeit | DB | 1,0 | 1,0 | 0,8 | 0,8 |
| Nebenkanalübersprechen | DB | 27,0 | 27,0 | 28,0 | 28,0 |
| Nicht-angrenzendes Kanal-Übersprechen | DB | 30,0 | 30,0 | 30,0 | 30,0 |
| Optische Rückflussdämpfung | DB | >40 | >40 | >40 | >40 |
| Polarisations-Verlust | DB | <0.5 | <0.5 | <0.5 | <0.5 |
| Maß | Millimeter | 120x70x12.3 / 85x58x113 | |||
| Betriebstemperatur | ℃ | -20- 70 | |||
