| Brand Name: | Seacent |
| Model Number: | bloßer Faser 1*10 PLC-Teiler |
| MOQ: | Verhandelbar |
| Preis: | Negotiation |
| Payment Terms: | L / C, T / T |
| Supply Ability: | 100.000 Stück pro Monat |

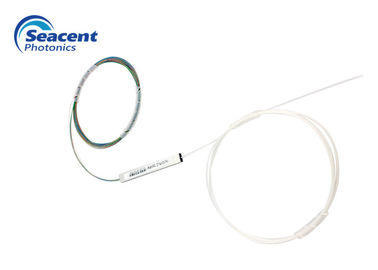

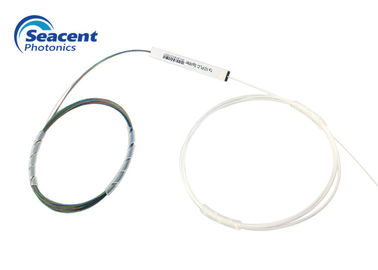

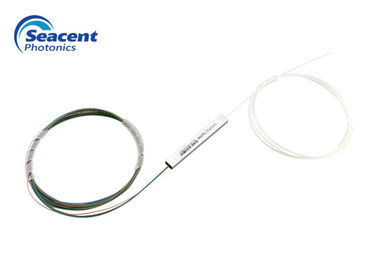

Verlust der hohen Rendite bloßer Plc-Teiler/Mini Fiber Optic Splitter 1*10
Produktbeschreibung:
Der optische Teiler des planaren Wellenleiters (PLC-Teiler) ist ein Netzverteilungsgerät des Quarz-ansässigen integrierten Wellenleiters optisches mit kleines, dem breiten funktionierenden Wellenlängenbereich, hoher Zuverlässigkeit, guter Spektraleinheitlichkeit, etc., besonders passend für passive optische Netze. (EPON, GPON, etc.) schließt das Hauptbüro und die Endgeräte an und verwirklicht die Spaltung von optischen Signalen und stellt volles Sortiment 1XN und 2XN zur Verfügung, und fertigt nicht den optischen Teiler besonders an, der für verschiedene Gelegenheiten passend ist.
Bloße Plc-Teilereigenschaften:
Kleines, kompaktes Paket, niedrige Einfügungsdämpfung, niedrige PDL, Verlust der hohen Rendite und ausgezeichnete Kanaleinheitlichkeit, Befolgung GR-1209 und GR-1221 Telcordia
Bloße Plc-Teileranwendung:
FTTX-Netze, PON-Netze, LAN-Netze, CATV-Systeme
Technische Parameter bloßen Plc-Teilers: Optischer Teiler 1XN
| Parameter | 1X2 | 1X3 | 1X4 | 1X6 | 1X8 | 1X12 | 1X16 | 1X24 | 1X32 | 1X48 | 1X64 | 1X128 |
| Arbeitswellenlänge (Nanometer) | 1260-1650 | |||||||||||
| Faserart | G657A1 oder besonders angefertigt | |||||||||||
| Einfügungsdämpfung (DB) | 3,9 | 6,1 | 7,2 | 9 | 10,2 | 12,5 | 13,5 | 15,5 | 16,8 | 18,4 | 20,1 | 23,8 |
| Einheitlichkeit (DB) | ≤0.4 | ≤0.5 | ≤0.5 | ≤0.6 | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤1.8 | ≤1.8 | ≤2.5 |
| Abhängiger Verlust der Polarisation (DB) | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.4 | ≤0.35 | ≤0.35 |
| Rückflussdämpfung (DB) | ≥55 | |||||||||||
| Directionality (DB) | ≥55 | |||||||||||
| Faserlänge (M) | 1.0or fertigte besonders an | |||||||||||
| Temperaturbeständigkeit (DB) | -40℃--℃ 85 (≤0.5) | |||||||||||
| Betriebstemperatur °C | -40℃--℃ 85 | |||||||||||
| Lagertemperatur °C | -40℃--℃ 85 | |||||||||||
Technische Parameter: Optischer Teiler 2XN
| Parameter | 2X2 | 2X4 | 2X8 | 2X16 | 2X32 | 2X64 |
| Wellenlänge (Nanometer) | 1260-1650 | |||||
| Faserart | G657A1 oder besonders angefertigt | |||||
| Einfügungsdämpfung (DB) | 4,2 | 7,5 | 10,5 | 13,8 | 17,1 | 20,4 |
| Einheitlichkeit (DB) | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤2.0 |
| Abhängiger Verlust der Polarisation (DB) | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.35 |
| Rückflussdämpfung (DB) | ≥55 | |||||
| Directionality (DB) | ≥55 | |||||
| Faserlänge (M) | 1.0or fertigte besonders an | |||||
| Temperaturbeständigkeit (DB) | -40℃ - 85℃ (≤0.5) | |||||
| Betriebstemperatur °C | -40℃ - 85℃ | |||||
| Lagertemperatur °C | -40℃ - 85℃ | |||||
| Höchstleistung (Nanowatt) | 1000 | |||||
Anmerkung: Das oben genannte IL ist ohne die Verbindungsstückparameter.
2xN mit Teiler-Einfügungsdämpfungszunahmen des Verbindungsstücks optischen durch nicht mehr als 0.3dB auf den oben genannten Anforderungen.
Einrichtungs-Informationen:
|
|
|
|
|
Produkt Art |
Faserdurchmesser | Einlass- und Faserlänge |
Paket Größe |
|
1XN oder 2XN 0102=1X2 0103=1X3 0104=1X4 0105=1X5 0106=1X6 0107=1X7 0108=1X8 0112=1X12 0116=1X16 0124=1X24 0132=1X32 0148=1X48 0164=1X64 1128=1X128 |
1=250um 2=900um |
0=0.5M 1=1.0M 2=1.5M 3=2.0M 4=2.5M S=Customized |
|
Details
Ausführliche Parameter
Teiler-bloße Gerät--Seacentphotonik .pdf PLC
|
|
