| Brand Name: | Seacent |
| Model Number: | bloßer Faser 1*4 PLC-Teiler |
| MOQ: | Verhandelbar |
| Preis: | Negotiation |
| Payment Terms: | L / C, T / T |
| Supply Ability: | 100.000 Stück pro Monat |

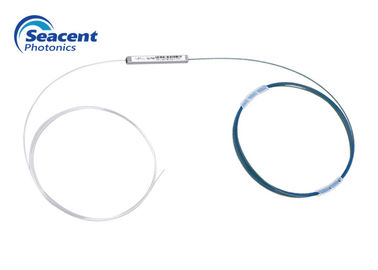

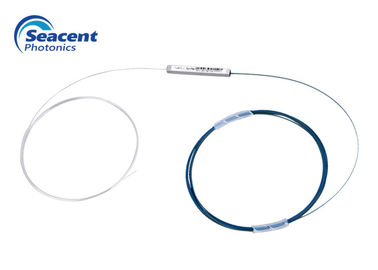

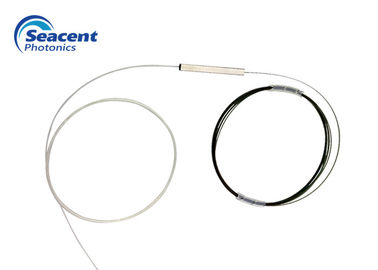

Bloße Faser der Faser-1*4 Optikverbindungsstück-hohe Stabilität plc-Teiler-SC/APC
Produktbeschreibung:
Der optische Teiler des planaren Wellenleiters (PLC-Teiler) ist ein Netzverteilungsgerät des Quarz-ansässigen integrierten Wellenleiters optisches mit kleines, dem breiten funktionierenden Wellenlängenbereich, hoher Zuverlässigkeit, guter Spektraleinheitlichkeit, etc., besonders passend für passive optische Netze. (EPON, GPON, etc.) schließt das Hauptbüro und die Endgeräte an und verwirklicht die Spaltung von optischen Signalen und stellt volles Sortiment 1XN und 2XN zur Verfügung, und fertigt nicht den optischen Teiler besonders an, der für verschiedene Gelegenheiten passend ist.
Produkteigenschaften:
Dämpfungsärme und stabile Polarisation
Kompaktbauweise
Gute Kanaleinheitlichkeit
Hohe Stabilität und Zuverlässigkeit
Bestätigt durch Telcordia GR.1209 und GR.1221
ProduktVerwendungsgebiete:
Faser zum Haus
Passives optisches Netz
verdrahtetes Fernsehinternet
PON-FTTX Netz
Einrichtungs-Informationen:
|
Produkt Art |
Faserdurchmesser | Einlass- und Faserlänge |
Paket Größe |
|
1XN oder 2XN 0102=1X2 0103=1X3 0104=1X4 0105=1X5 0106=1X6 0107=1X7 0108=1X8 0112=1X12 0116=1X16 0124=1X24 0132=1X32 0148=1X48 0164=1X64 1128=1X128 |
1=250um 2=900um |
0=0.5M 1=1.0M 2=1.5M 3=2.0M 4=2.5M S=Customized |
|
Technische Parameter: optischer Teiler 1XN
| Parameter | 1X2 | 1X3 | 1X4 | 1X6 | 1X8 | 1X12 | 1X16 | 1X24 | 1X32 | 1X48 | 1X64 | 1X128 |
| Arbeitswellenlänge (Nanometer) | 1260-1650 | |||||||||||
| Faserart | G657A1 oder besonders angefertigt | |||||||||||
| Einfügungsdämpfung (DB) | 3,9 | 6,1 | 7,2 | 9 | 10,2 | 12,5 | 13,5 | 15,5 | 16,8 | 18,4 | 20,1 | 23,8 |
| Einheitlichkeit (DB) | ≤0.4 | ≤0.5 | ≤0.5 | ≤0.6 | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤1.8 | ≤1.8 | ≤2.5 |
| Abhängiger Verlust der Polarisation (DB) | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.4 | ≤0.35 | ≤0.35 |
| Rückflussdämpfung (DB) | ≥55 | |||||||||||
| Directionality (dB) | ≥55 | |||||||||||
| Faserlänge (M) | 1.0or besonders angefertigt | |||||||||||
| Temperaturbeständigkeit (DB) | -40℃--℃ 85 (≤0.5) | |||||||||||
| Betriebstemperatur °C | -40℃--℃ 85 | |||||||||||
| Lagertemperatur °C | -40℃--℃ 85 | |||||||||||
Technische Parameter: OptischerTeilerTw-Gondelstation 2
| Parameter | 2X2 | 2X4 | 2X8 | 2X16 | 2X32 | 2X64 |
| Wellenlänge (Nanometer) | 1260-1650 | |||||
| Faserart | G657A1 oder besonders angefertigt | |||||
| Einfügungsdämpfung (DB) | 4,2 | 7,5 | 10,5 | 13,8 | 17,1 | 20,4 |
| Einheitlichkeit (DB) | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤2.0 |
| Abhängiger Verlust der Polarisation (DB) | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.35 |
| Rückflussdämpfung (DB) | ≥55 | |||||
| Directionality (dB) | ≥55 | |||||
| Faserlänge (M) | 1.0or besonders angefertigt | |||||
| Temperaturbeständigkeit (DB) | -40℃ - 85℃ (≤0.5) | |||||
| Betriebstemperatur °C | -40℃ - 85℃ | |||||
| Lagertemperatur °C | -40℃ - 85℃ | |||||
| Höchstleistung (Nanowatt) | 1000 | |||||
Anmerkung: Das oben genannte IL ist ohne die Verbindungsstückparameter.
2xN mit optischer Teilereinfügungsdämpfung des Verbindungsstücks nimmt um nicht mehr als 0.3dB auf den oben genannten Anforderungen zu.
Details
Ausführliche Parameter
Teiler-bloße Gerät--Seacentphotonik .pdf PLC
|
|
