| Markenbezeichnung: | Seacent |
| Model Number: | 1x3 |
| MOQ: | Verhandelbar |
| Preis: | negotiable |
| Zahlungsbedingungen: | L / C, T / T |
| Versorgungsfähigkeit: | 1000000 Stücke pro Monat |

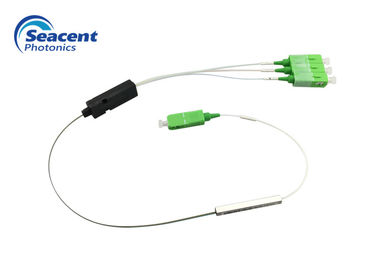

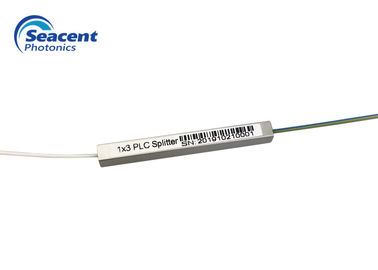

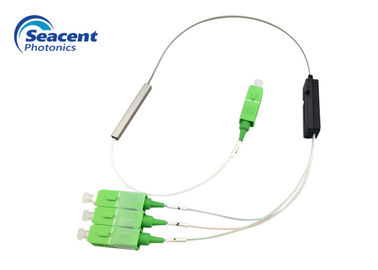

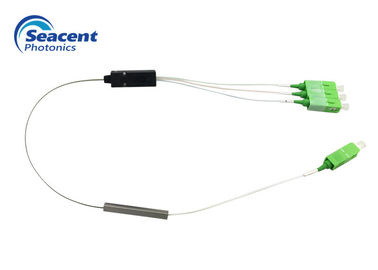

Art Verlust der Niederlassung 1x3 der PLC-Teilerhohen rendite für FTTH-System
Faser Optik-PLC-Teiler-Beschreibung
Entsprechend dem Prinzip können Faseroptikteiler in fixierten Biconical Verjüngung (FBT)-Teiler und planare Lichtwellen-Stromkreis (PLC)-Teiler unterteilt werden.
Der FBT-Teiler ist einer von den allgemeinsten. FBT-Teiler werden allgemein in den passiven Netzen, besonders für Fälle angenommen und verwendet, in denen die Spaltenkonfiguration kleiner ist (1x2, 1X4, 2x2, etc.). [1]
Der PLC ist eine neuere Technologie. Plc-Teiler bieten eine bessere Lösung für größere Anwendungen an. Wellenleiter werden unter Verwendung der Lithographie auf ein Quarzglassubstrat fabriziert, das die Verlegung von spezifischen Prozentsätzen des Lichtes zulässt. Infolgedessen bieten PLC-Teiler genaues und sogar Spalten mit minimalem Verlust in einem leistungsfähigen Paket an.
Faser Optik-PLC-Teiler-Eigenschaften
Faser Optik-PLC-Teiler-Anwendung
Faser Optik-PLC-Teiler-Parameter
| Parameter | 1X4 | 1X8 | 1X16 | 1X32 | 1X64 |
| Arbeitswellenlänge (Nanometer) | 1260-1650 | ||||
| Faserart | G657A1 oder besonders angefertigt | ||||
| Einfügungsdämpfung (DB) | 7,2 | 10,2 | 13,5 | 16,8 | 20,1 |
| Einheitlichkeit (DB) | ≤0.5 | ≤0.8 | ≤1.0 | ≤1.5 | ≤1.8 |
| Abhängiger Verlust der Polarisation (DB) | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.35 |
| Rückflussdämpfung (DB) | ≥55 | ||||
| Directionality (dB) | ≥55 | ||||
| Faserlänge (M) | 1,0 oder besonders angefertigt | ||||
| Temperaturbeständigkeit (DB) | -40℃--85℃ (≤0.5) | ||||
| Betriebstemperatur °C | -40℃--85℃ | ||||
| Lagertemperatur °C | -40℃--85℃ | ||||
| Höchstleistung (Nanowatt) | 1000 | ||||
Anmerkung: Das oben genannte IL ist ohne die Verbindungsstückparameter.
1XN mit Verbindungsstück, das optische Teilereinfügungsdämpfung in den oben genannten Anforderungen zusätzlich zur Zunahme 1X2 nicht 0.2dB, die restliche Zunahme übersteigt, übersteigt nicht 0.3dB.
| Parameter | 2X4 | 2X8 | 2X16 | 2X32 | 2X64 |
| Arbeitswellenlänge (Nanometer) | 1260-1650 | ||||
| Faserart | G657A1 oder besonders angefertigt | ||||
| Einfügungsdämpfung (DB) | 7,5 | 10,5 | 13,8 | 17,1 | 20,4 |
| Einheitlichkeit (DB) | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤2.0 |
| Abhängiger Verlust der Polarisation (DB) | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.35 |
| Rückflussdämpfung (DB) | ≥55 | ||||
| Directionality (dB) | ≥55 | ||||
| Faserlänge (M) | 1,0 oder besonders angefertigt | ||||
| Temperaturbeständigkeit (DB) | -40℃--85℃ (≤0.5) | ||||
| Betriebstemperatur °C | -40℃--85℃ | ||||
| Lagertemperatur °C | -40℃--85℃ | ||||
| Höchstleistung (Nanowatt) | 1000 | ||||
Anmerkung: Das oben genannte IL ist ohne die Verbindungsstückparameter.
2XN mit der optischen Teilereinfügungsdämpfung des Verbindungsstücks erhöht durch nicht mehr als 0.3dB in den oben genannten Anforderungen.
Faser Optik-PLC-Teiler-Einzelspezifikation
Plc-Teiler-Niederlassungsart-c$seacent Photonics.pdf
|
|
