| Markenbezeichnung: | Seacent |
| Model Number: | 1x5 |
| MOQ: | Verhandelbar |
| Preis: | negotiable |
| Zahlungsbedingungen: | L / C, T / T |
| Versorgungsfähigkeit: | 1000000 Stücke pro Monat |

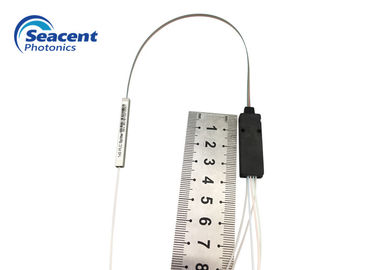

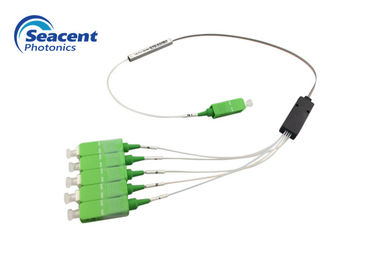

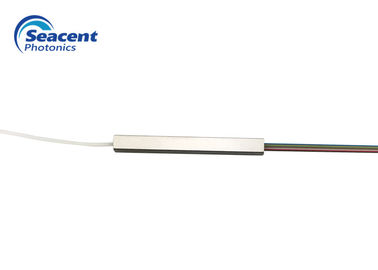

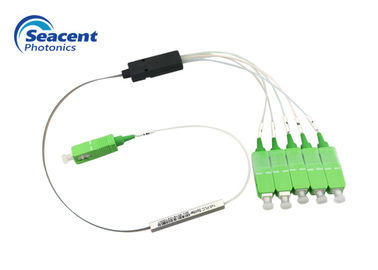

Art niedrige Einfügungsdämpfung der Niederlassung 1x5 PLC-Teilers für FTTH-System
Faser Optik-PLC-Teiler-Beschreibung
Fortgeschrittene Komponenten Seacent Photonik führt eine Familie von Hochleistung PLC-Teiler-Modulen ein. Die Module verwenden die optischen Wellenleiterchips, die auf der Technologie des Plasma-chemischen Bedampfens (P-CVD) und seinem patentierten Herstellungsprozeß für die Lieferung von stabilen optischen Eigenschaften beruhen.
Das Silikon der Module auf Silikonwellenleiter und Reihe die aus optischen Fasern sind genau innerhalb eines ultra-kompakten Pakets ausgerichtet, das zu Telcordia GR-1209 und GR-1221 geprüft wird. Das Paket kennzeichnet niedrige Einfügungsdämpfung, niedrige Polarisations-abhängigen Verlust und hohe Hafeneinheitlichkeit. Die Teilermodule sind mit 1xN bis zu 64 und 2xN bis zu 32 Kanalkonfigurationen und mit verschiedenen konfektionierten Kassettenmodulen auch geliefert verfügbar
Faser Optik-PLC-Teiler-Eigenschaften
Faser Optik-PLC-Teiler-Anwendung
Faser Optik-PLC-Teiler-Parameter
| Parameter | 1X4 | 1X8 | 1X16 | 1X32 | 1X64 |
| Arbeitswellenlänge (Nanometer) | 1260-1650 | ||||
| Faserart | G657A1 oder besonders angefertigt | ||||
| Einfügungsdämpfung (DB) | 7,2 | 10,2 | 13,5 | 16,8 | 20,1 |
| Einheitlichkeit (DB) | ≤0.5 | ≤0.8 | ≤1.0 | ≤1.5 | ≤1.8 |
| Abhängiger Verlust der Polarisation (DB) | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.35 |
| Rückflussdämpfung (DB) | ≥55 | ||||
| Directionality (dB) | ≥55 | ||||
| Faserlänge (M) | 1,0 oder besonders angefertigt | ||||
| Temperaturbeständigkeit (DB) | -40℃--85℃ (≤0.5) | ||||
| Betriebstemperatur °C | -40℃--85℃ | ||||
| Lagertemperatur °C | -40℃--85℃ | ||||
| Höchstleistung (Nanowatt) | 1000 | ||||
Anmerkung: Das oben genannte IL ist ohne die Verbindungsstückparameter.
1XN mit Verbindungsstück, das optische Teilereinfügungsdämpfung in den oben genannten Anforderungen zusätzlich zur Zunahme 1X2 nicht 0.2dB, die restliche Zunahme übersteigt, übersteigt nicht 0.3dB.
| Parameter | 2X4 | 2X8 | 2X16 | 2X32 | 2X64 |
| Arbeitswellenlänge (Nanometer) | 1260-1650 | ||||
| Faserart | G657A1 oder besonders angefertigt | ||||
| Einfügungsdämpfung (DB) | 7,5 | 10,5 | 13,8 | 17,1 | 20,4 |
| Einheitlichkeit (DB) | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤2.0 |
| Abhängiger Verlust der Polarisation (DB) | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.35 |
| Rückflussdämpfung (DB) | ≥55 | ||||
| Directionality (dB) | ≥55 | ||||
| Faserlänge (M) | 1,0 oder besonders angefertigt | ||||
| Temperaturbeständigkeit (DB) | -40℃--85℃ (≤0.5) | ||||
| Betriebstemperatur °C | -40℃--85℃ | ||||
| Lagertemperatur °C | -40℃--85℃ | ||||
| Höchstleistung (Nanowatt) | 1000 | ||||
Anmerkung: Das oben genannte IL ist ohne die Verbindungsstückparameter.
2XN mit der optischen Teilereinfügungsdämpfung des Verbindungsstücks erhöht durch nicht mehr als 0.3dB in den oben genannten Anforderungen.
Faser Optik-PLC-Teiler-Einzelspezifikation
|
|
