| Brand Name: | Seacent |
| Model Number: | 1x4 |
| MOQ: | Verhandelbar |
| Preis: | Negotiation |
| Payment Terms: | L / C, T / T |
| Supply Ability: | 1000000 Stücke pro Monat |

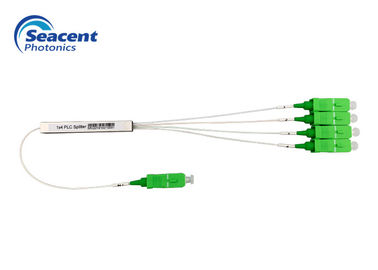

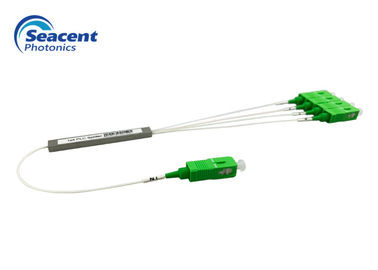

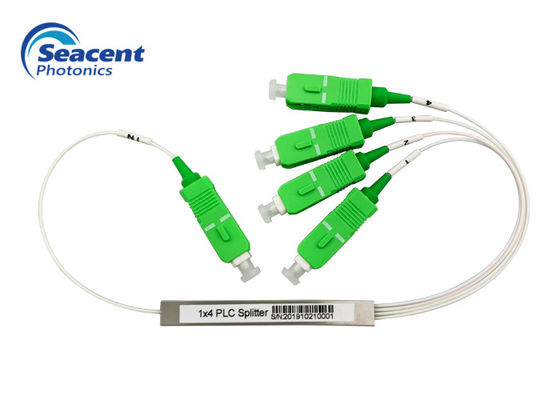

Miniart 1x4 PLC-Teiler mit niedriger Einfügungsdämpfung SC-/APCverbindungsstücks
Faser Optik-PLC-Teiler-Eigenschaften
Faser Optik-PLC-Teiler-Anwendungen
Faser Optik-PLC-Teiler-Parameter
1XN
| Parameter | 1X2 | 1X3 | 1X4 | 1X6 | 1X8 | 1X12 | 1X16 | 1X24 | 1X32 | 1X48 | 1X64 | 1X128 |
| Arbeitswellenlänge (Nanometer) | 1260-1650 | |||||||||||
| Faserart | G657A1 oder besonders angefertigt | |||||||||||
| Einfügungsdämpfung (DB) | 3,9 | 6,1 | 7,2 | 9,0 | 10,2 | 12,5 | 13,5 | 15,5 | 16,8 | 18,4 | 20,1 | 23,8 |
| Einheitlichkeit (DB) | ≤0.4 | ≤0.5 | ≤0.5 | ≤0.6 | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤1.8 | ≤1.8 | ≤2.5 |
| Abhängiger Verlust der Polarisation (DB) | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.4 | ≤0.35 | ≤0.35 |
| Rückflussdämpfung (DB) | ≥55 | |||||||||||
| Directionality (dB) | ≥55 | |||||||||||
| Faserlänge (M) | 1,0 oder besonders angefertigt | |||||||||||
| Temperaturbeständigkeit (DB) | -40℃--85℃ (≤0.5) | |||||||||||
| Betriebstemperatur °C | -40℃--85℃ | |||||||||||
| Lagertemperatur °C | -40℃--85℃ | |||||||||||
| Höchstleistung (Nanowatt) | 1000 | |||||||||||
Anmerkung: Das oben genannte IL ist ohne die Verbindungsstückparameter.
1XN mit Verbindungsstück, das optische Teilereinfügungsdämpfung in den oben genannten Anforderungen zusätzlich zur Zunahme 1X2 nicht 0.2dB, die restliche Zunahme übersteigt, übersteigt nicht 0.3dB.
2XN
| Parameter | 2X2 | 2x4 | 2X8 | 2X16 | 2X32 | 2X64 |
| Arbeitswellenlänge (Nanometer) | 1260-1650 | |||||
| Faserart | G657A1 oder besonders angefertigt | |||||
| Einfügungsdämpfung (DB) | 4,2 | 7,5 | 10,5 | 13,8 | 17,1 | 20,4 |
| Einheitlichkeit (DB) | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤2.0 |
| Abhängiger Verlust der Polarisation (DB) | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.35 |
| Rückflussdämpfung (DB) | ≥55 | |||||
| Directionality (dB) | ≥55 | |||||
| Faserlänge (M) | 1,0 oder besonders angefertigt | |||||
| Temperaturbeständigkeit (DB) | -40℃--85℃ (≤0.5) | |||||
| Betriebstemperatur °C | -40℃--85℃ | |||||
| Lagertemperatur °C | -40℃--85℃ | |||||
| Höchstleistung (Nanowatt) | 1000 | |||||
Anmerkung: Das oben genannte IL ist ohne die Verbindungsstückparameter.
2XN mit der optischen Teilereinfügungsdämpfung des Verbindungsstücks erhöht durch nicht mehr als 0.3dB in den oben genannten Anforderungen.
Faser Optik-PLC-Teiler Detaild-Spezifikation
|
|
