| Brand Name: | Seacent |
| Model Number: | 1x12 |
| MOQ: | 10 Stück |
| Preis: | Negotiation |
| Payment Terms: | L / C, T / T |
| Supply Ability: | 1000000 Stücke pro Monat |

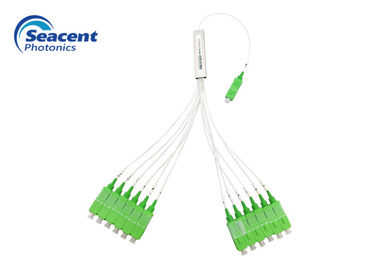

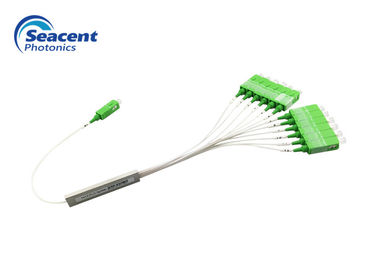

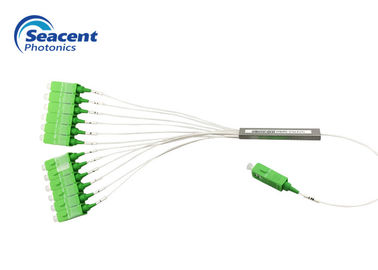

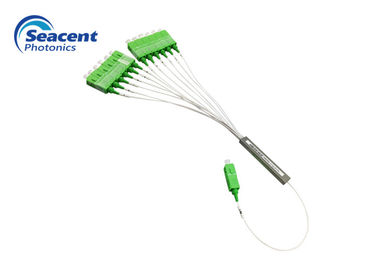

Stahlrohr 1x12 PLC-Teiler mit SC-/APCverbindungsstück Specialverhältnis
Faser Optik-PLC-Teiler-Beschreibung
Mini planare Lichtwellen-Stromkreis (PLC)-Teiler haben den kleinsten Abdruck und sind für sofort das Verstärken und Integration ideal. Die Miniteiler haben Optikstecker Sc, FC, LC oder St. mit UPC oder APC, die polieren und benutzen .9mm Faserzöpfe. Ihr Gehäuse wird vom Aluminium gemacht. Konfigurationen sind für bis zu 1x32 für die Miniart Teiler verfügbar.
Faser Optik-PLC-Teiler-Eigenschaften
Faser Optik-PLC-Teiler-Anwendungen
Faser Optik-PLC-Teiler-Parameter
1XN
| Parameter | 1X2 | 1X3 | 1X4 | 1X6 | 1X8 | 1X12 | 1X16 | 1X24 | 1X32 | 1X48 | 1X64 | 1X128 |
| Arbeitswellenlänge (Nanometer) | 1260-1650 | |||||||||||
| Faserart | G657A1 oder besonders angefertigt | |||||||||||
| Einfügungsdämpfung (DB) | 3,9 | 6,1 | 7,2 | 9,0 | 10,2 | 12,5 | 13,5 | 15,5 | 16,8 | 18,4 | 20,1 | 23,8 |
| Einheitlichkeit (DB) | ≤0.4 | ≤0.5 | ≤0.5 | ≤0.6 | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤1.8 | ≤1.8 | ≤2.5 |
| Abhängiger Verlust der Polarisation (DB) | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.4 | ≤0.35 | ≤0.35 |
| Rückflussdämpfung (DB) | ≥55 | |||||||||||
| Directionality (dB) | ≥55 | |||||||||||
| Faserlänge (M) | 1,0 oder besonders angefertigt | |||||||||||
| Temperaturbeständigkeit (DB) | -40℃--85℃ (≤0.5) | |||||||||||
| Betriebstemperatur °C | -40℃--85℃ | |||||||||||
| Lagertemperatur °C | -40℃--85℃ | |||||||||||
| Höchstleistung (Nanowatt) | 1000 | |||||||||||
Anmerkung: Das oben genannte IL ist ohne die Verbindungsstückparameter.
1XN mit Verbindungsstück, das optische Teilereinfügungsdämpfung in den oben genannten Anforderungen zusätzlich zur Zunahme 1X2 nicht 0.2dB, die restliche Zunahme übersteigt, übersteigt nicht 0.3dB.
2XN
| Parameter | 2X2 | 2x4 | 2X8 | 2X16 | 2X32 | 2X64 |
| Arbeitswellenlänge (Nanometer) | 1260-1650 | |||||
| Faserart | G657A1 oder besonders angefertigt | |||||
| Einfügungsdämpfung (DB) | 4,2 | 7,5 | 10,5 | 13,8 | 17,1 | 20,4 |
| Einheitlichkeit (DB) | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤2.0 |
| Abhängiger Verlust der Polarisation (DB) | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.35 |
| Rückflussdämpfung (DB) | ≥55 | |||||
| Directionality (dB) | ≥55 | |||||
| Faserlänge (M) | 1,0 oder besonders angefertigt | |||||
| Temperaturbeständigkeit (DB) | -40℃--85℃ (≤0.5) | |||||
| Betriebstemperatur °C | -40℃--85℃ | |||||
| Lagertemperatur °C | -40℃--85℃ | |||||
| Höchstleistung (Nanowatt) | 1000 | |||||
Anmerkung: Das oben genannte IL ist ohne die Verbindungsstückparameter.
2XN mit der optischen Teilereinfügungsdämpfung des Verbindungsstücks erhöht durch nicht mehr als 0.3dB in den oben genannten Anforderungen.
Faser Optik-PLC-Teiler Detaild-Spezifikation
|
|
