| Markenbezeichnung: | Seacent |
| Model Number: | 2X2 |
| MOQ: | Verhandelbar |
| Preis: | negotiable |
| Zahlungsbedingungen: | L / C, T / T |
| Versorgungsfähigkeit: | 1000000 Stücke pro Monat |

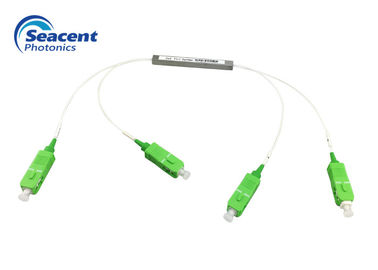

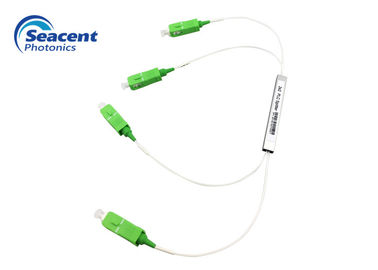

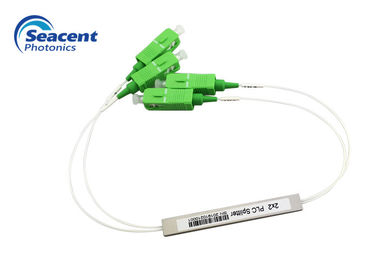

2x2 Miniart Verlust der PLC-Teilerhohen rendite mit SC-/APCverbindungsstück
Faser Optik-PLC-Teiler-Beschreibung
Unsere PLC-Teiler stellen eine zuverlässige Weise der Spaltung der Glasfaser in mehrfache Wege zur Verfügung. Wir bieten die Konfigurationen an, die von 1x2 zu 1x128 und von 2x2 zu Weisen 2x64 der Spaltung reichen. Breite Anwendung von PLC-Teilern kann in PON-Netzen gefunden werden. Mit verschiedenen Verpackenformaten können PLC-Filter in verstärkende Kästen der Miniaturfaser, Faserbehälter, Anschlusskästen oder sogar in Datenaustauschgestelle installiert sein. Die plc-Teiler sind niedrige Einfügungsdämpfung und niedrige PDL und RoHS bestätigten.
Faser Optik-PLC-Teiler-Eigenschaften
Faser Optik-PLC-Teiler-Anwendungen
Faser Optik-PLC-Teiler-Parameter
1XN
| Parameter | 1X2 | 1X3 | 1X4 | 1X6 | 1X8 | 1X12 | 1X16 | 1X24 | 1X32 | 1X48 | 1X64 | 1X128 |
| Arbeitswellenlänge (Nanometer) | 1260-1650 | |||||||||||
| Faserart | G657A1 oder besonders angefertigt | |||||||||||
| Einfügungsdämpfung (DB) | 3,9 | 6,1 | 7,2 | 9,0 | 10,2 | 12,5 | 13,5 | 15,5 | 16,8 | 18,4 | 20,1 | 23,8 |
| Einheitlichkeit (DB) | ≤0.4 | ≤0.5 | ≤0.5 | ≤0.6 | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤1.8 | ≤1.8 | ≤2.5 |
| Abhängiger Verlust der Polarisation (DB) | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.4 | ≤0.35 | ≤0.35 |
| Rückflussdämpfung (DB) | ≥55 | |||||||||||
| Directionality (dB) | ≥55 | |||||||||||
| Faserlänge (M) | 1,0 oder besonders angefertigt | |||||||||||
| Temperaturbeständigkeit (DB) | -40℃--85℃ (≤0.5) | |||||||||||
| Betriebstemperatur °C | -40℃--85℃ | |||||||||||
| Lagertemperatur °C | -40℃--85℃ | |||||||||||
| Höchstleistung (Nanowatt) | 1000 | |||||||||||
Anmerkung: Das oben genannte IL ist ohne die Verbindungsstückparameter.
1XN mit Verbindungsstück, das optische Teilereinfügungsdämpfung in den oben genannten Anforderungen zusätzlich zur Zunahme 1X2 nicht 0.2dB, die restliche Zunahme übersteigt, übersteigt nicht 0.3dB.
2XN
| Parameter | 2X2 | 2x4 | 2X8 | 2X16 | 2X32 | 2X64 |
| Arbeitswellenlänge (Nanometer) | 1260-1650 | |||||
| Faserart | G657A1 oder besonders angefertigt | |||||
| Einfügungsdämpfung (DB) | 4,2 | 7,5 | 10,5 | 13,8 | 17,1 | 20,4 |
| Einheitlichkeit (DB) | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤2.0 |
| Abhängiger Verlust der Polarisation (DB) | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.35 |
| Rückflussdämpfung (DB) | ≥55 | |||||
| Directionality (dB) | ≥55 | |||||
| Faserlänge (M) | 1,0 oder besonders angefertigt | |||||
| Temperaturbeständigkeit (DB) | -40℃--85℃ (≤0.5) | |||||
| Betriebstemperatur °C | -40℃--85℃ | |||||
| Lagertemperatur °C | -40℃--85℃ | |||||
| Höchstleistung (Nanowatt) | 1000 | |||||
Anmerkung: Das oben genannte IL ist ohne die Verbindungsstückparameter.
2XN mit der optischen Teilereinfügungsdämpfung des Verbindungsstücks erhöht durch nicht mehr als 0.3dB in den oben genannten Anforderungen.
Faser Optik-PLC-Teiler Detaild-Spezifikation
Plc-Teiler-Miniart-c$seacent Photonics.pdf
|
|
