| Markenbezeichnung: | Seacent |
| Model Number: | Art des Einsatz-1X16 |
| MOQ: | Verkäuflich |
| Preis: | negotiable |
| Zahlungsbedingungen: | L/C, T/T |
| Versorgungsfähigkeit: | 1000000 Stücke pro Monat |

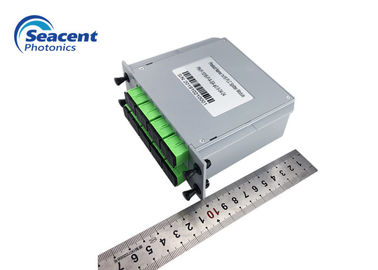

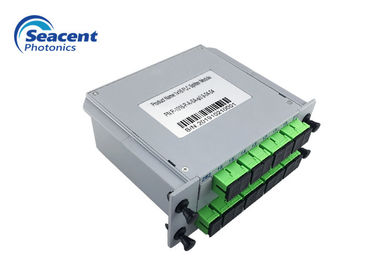

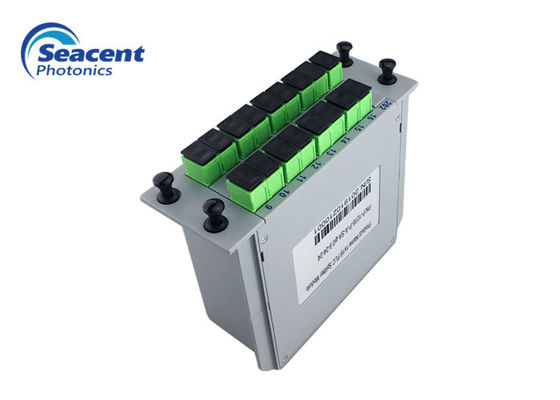

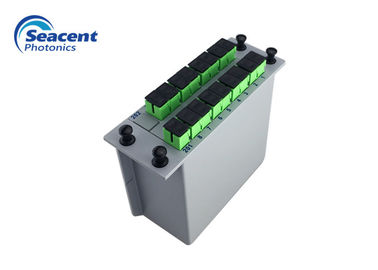

Art PLC-Teiler-Modul FTTX FTTH des Einsatz-1X16
Plc-Teiler-Modul-Beschreibung
PLC steht für planaren Lichtwellen-Stromkreis. Plc-Teiler werden benutzt, um optische Signale zu verteilen oder zu kombinieren. Er basiert auf planarer LichtwellenSchaltkreistechnik und versieht eine Lichtverteilungslösung der niedrigen Kosten mit kleinem Formfaktor und hoher Zuverlässigkeit.
Plc-Teiler liefern ein kosteneffektives und Raumersparnisprodukt, das für die ständig wechselnden Vernetzungsanforderungen passend ist. Mit ihr ist kompakte Größe, können diese Teiler im Inboden und in den Luftsockeln sowie in den Gestellbergsystemen verwendet werden.
Plc-Teiler-Modul-Eigenschaften
Plc-Teiler-Modul-Anwendungen
Plc-Teiler-Modul-Parameter
1XN
| Parameter | 1X2 | 1X3 | 1X4 | 1X6 | 1X8 | 1X12 | 1X16 | 1X24 | 1X32 | 1X48 | 1X64 | 1X128 |
| Arbeitswellenlänge (Nanometer) | 1260-1650 | |||||||||||
| Faserart | G657A1 oder besonders angefertigt | |||||||||||
| Einfügungsdämpfung (DB) | 3,9 | 6,1 | 7,2 | 9,0 | 10,2 | 12,5 | 13,5 | 15,5 | 16,8 | 18,4 | 20,1 | 23,8 |
| Einheitlichkeit (DB) | ≤0.4 | ≤0.5 | ≤0.5 | ≤0.6 | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤1.8 | ≤1.8 | ≤2.5 |
| Abhängiger Verlust der Polarisation (DB) | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.4 | ≤0.35 | ≤0.35 |
| Rückflussdämpfung (DB) | ≥55 | |||||||||||
| Directionality (dB) | ≥55 | |||||||||||
| Faserlänge (M) | 1,0 oder besonders angefertigt | |||||||||||
| Temperaturbeständigkeit (DB) | -40℃--85℃ (≤0.5) | |||||||||||
| Betriebstemperatur °C | -40℃--85℃ | |||||||||||
| Lagertemperatur °C | -40℃--85℃ | |||||||||||
| Höchstleistung (Nanowatt) | 1000 | |||||||||||
Anmerkung: Das oben genannte IL ist ohne die Verbindungsstückparameter.
1XN mit Verbindungsstück, das optische Teilereinfügungsdämpfung in den oben genannten Anforderungen zusätzlich zur Zunahme 1X2 nicht 0.2dB, die restliche Zunahme übersteigt, übersteigt nicht 0.3dB.
2XN
| Parameter | 2X2 | 2x4 | 2X8 | 2X16 | 2X32 | 2X64 |
| Arbeitswellenlänge (Nanometer) | 1260-1650 | |||||
| Faserart | G657A1 oder besonders angefertigt | |||||
| Einfügungsdämpfung (DB) | 4,2 | 7,5 | 10,5 | 13,8 | 17,1 | 20,4 |
| Einheitlichkeit (DB) | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤2.0 |
| Abhängiger Verlust der Polarisation (DB) | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.35 |
| Rückflussdämpfung (DB) | ≥55 | |||||
| Directionality (dB) | ≥55 | |||||
| Faserlänge (M) | 1,0 oder besonders angefertigt | |||||
| Temperaturbeständigkeit (DB) | -40℃--85℃ (≤0.5) | |||||
| Betriebstemperatur °C | -40℃--85℃ | |||||
| Lagertemperatur °C | -40℃--85℃ | |||||
| Höchstleistung (Nanowatt) | 1000 | |||||
Anmerkung: Das oben genannte IL ist ohne die Verbindungsstückparameter.
2XN mit der optischen Teilereinfügungsdämpfung des Verbindungsstücks erhöht durch nicht mehr als 0.3dB in den oben genannten Anforderungen.
Plc-Teiler-Modul Detaild-Spezifikation
|
|
| Markenbezeichnung: | Seacent |
| Model Number: | Art des Einsatz-1X16 |
| MOQ: | Verkäuflich |
| Preis: | negotiable |
| Zahlungsbedingungen: | L/C, T/T |
Art PLC-Teiler-Modul FTTX FTTH des Einsatz-1X16
Plc-Teiler-Modul-Beschreibung
PLC steht für planaren Lichtwellen-Stromkreis. Plc-Teiler werden benutzt, um optische Signale zu verteilen oder zu kombinieren. Er basiert auf planarer LichtwellenSchaltkreistechnik und versieht eine Lichtverteilungslösung der niedrigen Kosten mit kleinem Formfaktor und hoher Zuverlässigkeit.
Plc-Teiler liefern ein kosteneffektives und Raumersparnisprodukt, das für die ständig wechselnden Vernetzungsanforderungen passend ist. Mit ihr ist kompakte Größe, können diese Teiler im Inboden und in den Luftsockeln sowie in den Gestellbergsystemen verwendet werden.
Plc-Teiler-Modul-Eigenschaften
Plc-Teiler-Modul-Anwendungen
Plc-Teiler-Modul-Parameter
1XN
| Parameter | 1X2 | 1X3 | 1X4 | 1X6 | 1X8 | 1X12 | 1X16 | 1X24 | 1X32 | 1X48 | 1X64 | 1X128 |
| Arbeitswellenlänge (Nanometer) | 1260-1650 | |||||||||||
| Faserart | G657A1 oder besonders angefertigt | |||||||||||
| Einfügungsdämpfung (DB) | 3,9 | 6,1 | 7,2 | 9,0 | 10,2 | 12,5 | 13,5 | 15,5 | 16,8 | 18,4 | 20,1 | 23,8 |
| Einheitlichkeit (DB) | ≤0.4 | ≤0.5 | ≤0.5 | ≤0.6 | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤1.8 | ≤1.8 | ≤2.5 |
| Abhängiger Verlust der Polarisation (DB) | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.4 | ≤0.35 | ≤0.35 |
| Rückflussdämpfung (DB) | ≥55 | |||||||||||
| Directionality (dB) | ≥55 | |||||||||||
| Faserlänge (M) | 1,0 oder besonders angefertigt | |||||||||||
| Temperaturbeständigkeit (DB) | -40℃--85℃ (≤0.5) | |||||||||||
| Betriebstemperatur °C | -40℃--85℃ | |||||||||||
| Lagertemperatur °C | -40℃--85℃ | |||||||||||
| Höchstleistung (Nanowatt) | 1000 | |||||||||||
Anmerkung: Das oben genannte IL ist ohne die Verbindungsstückparameter.
1XN mit Verbindungsstück, das optische Teilereinfügungsdämpfung in den oben genannten Anforderungen zusätzlich zur Zunahme 1X2 nicht 0.2dB, die restliche Zunahme übersteigt, übersteigt nicht 0.3dB.
2XN
| Parameter | 2X2 | 2x4 | 2X8 | 2X16 | 2X32 | 2X64 |
| Arbeitswellenlänge (Nanometer) | 1260-1650 | |||||
| Faserart | G657A1 oder besonders angefertigt | |||||
| Einfügungsdämpfung (DB) | 4,2 | 7,5 | 10,5 | 13,8 | 17,1 | 20,4 |
| Einheitlichkeit (DB) | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤2.0 |
| Abhängiger Verlust der Polarisation (DB) | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.35 |
| Rückflussdämpfung (DB) | ≥55 | |||||
| Directionality (dB) | ≥55 | |||||
| Faserlänge (M) | 1,0 oder besonders angefertigt | |||||
| Temperaturbeständigkeit (DB) | -40℃--85℃ (≤0.5) | |||||
| Betriebstemperatur °C | -40℃--85℃ | |||||
| Lagertemperatur °C | -40℃--85℃ | |||||
| Höchstleistung (Nanowatt) | 1000 | |||||
Anmerkung: Das oben genannte IL ist ohne die Verbindungsstückparameter.
2XN mit der optischen Teilereinfügungsdämpfung des Verbindungsstücks erhöht durch nicht mehr als 0.3dB in den oben genannten Anforderungen.
