Startseite ProdukteOptical Fiber ArrayNiedrige Einfügungsdämpfungs-Reihe aus optischen Fasern 1CH zu 128CH mit breiter Operations-Temperatur
Low Insertion Loss Optical Fiber Array 1CH To 128CH With Wide Operation Temperature
Low Insertion Loss Optical Fiber Array 1CH To 128CH With Wide Operation Temperature
Niedrige Einfügungsdämpfungs-Reihe aus optischen Fasern 1CH zu 128CH mit breiter Operations-Temperatur Low Insertion Loss Optical Fiber Array 1CH To 128CH With Wide Operation Temperature Low Insertion Loss Optical Fiber Array 1CH To 128CH With Wide Operation Temperature Low Insertion Loss Optical Fiber Array 1CH To 128CH With Wide Operation Temperature Low Insertion Loss Optical Fiber Array 1CH To 128CH With Wide Operation Temperature
Kontakt

Niedrige Einfügungsdämpfungs-Reihe aus optischen Fasern 1CH zu 128CH mit breiter Operations-Temperatur

Min Bestellmenge : 10pcs Lieferzeit : 5-8 Arbeitstage
Zahlungsbedingungen : L / C, T / T
Herkunftsort: Guangdong, China Markenname: Seacent
Zertifizierung: ISO9001,ROHS Modellnummer: Faser array-5ch

Detailinformationen
Material: Quarzglas, Borosilicat, Silikon Polierwinkel (°): 0, +8, -8 (±0.3)
Faser-Art: SMF-28e oder SMF-28e XB Verbindungsstück-Art: SC/FC/LC-APC/UPC, LC, ST., FC, TOSLINK
Zwingenpolitur: PC, UPC, APC Verpacken: Innerer Kasten und Export-Karton, Mehrzwecktasche
Markieren:

Faser-Optik-Array

,

Faseranordnung

Produkt-Beschreibung

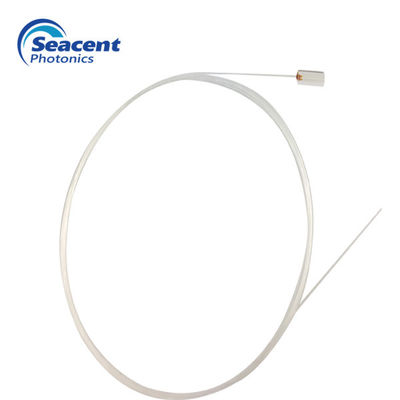

5-Kanal-Faserarray Hochpräzises Quarzglas-Siliziummaterial 1-Kanal bis 128-Kanal
Beschreibung:

Faseroptische Arrays sind Geräte, die optische Fasern mit optischen Wellenleitern verbinden, die für WDM-Anwendungen (Wavelength Division Multiplexing) erforderlich sind. Diese Produkte positionieren die optischen Kerne durch eine Mikroherstellungstechnik genau in V-Nut-Blöcken. Der Prozess erfordert eine Genauigkeit im Submikronbereich, um den Verbindungsverlust zu verringern.

Eigenschaften:

Niedriger Einfügungsverlust

Hoher Ertragsverlust

Breite Betriebstemperatur

Hohe Stabilität und Zuverlässigkeit

Hohe Genauigkeit der Faserkernposition

Anwendungen:

SPS-Geräte

Splitter

AWG

Koppler

Aktiv / Passiv-Array-Glasfaser

Spezifikation:
Artikel Parameter
Material Quarzglas, Borosilikat, Silizium
Anzahl der Kanäle 1CH ~ 128CH
Kernabstand / Toleranz (μm) 250, 127 / 0,7
Faserlänge (m) 2,0 ± 0,1
Polierwinkel (°) 0, + 8, -8 (± 0,3)
Polierflachheit ﹤ 5 Ränder bei 633 nm
Fasertyp SMF-28e oder SMF-28e XB
Betriebstemperatur (℃) -40 ~ + 85

V-Nut Grundplatte Maßtabelle:

L W H X Y. umfassender Fehler
Art Größe gemeinsamer Unterschied Größe gemeinsamer Unterschied Größe gemeinsamer Unterschied Größe gemeinsamer Unterschied Kernhöhenunterschied R = √ x2 + y2
2CH 250 10 ± 0,3 2.5 ± 0,05 2.5 ± 0,05 0,25 ≤0.0005 ≤ 0,001 ≤ 0,1
4CH 250 10 ± 0,3 2.5 ± 0,05 2.5 ± 0,05 0,25 ≤0.0005 ≤ 0,001 ≤ 0,1
8CH 250 10 ± 0,3 3.5 ± 0,05 2.5 ± 0,05 0,25 ≤0.0005 ≤ 0,001 ≤ 0,1
8CH 127 10 ± 0,3 2.5 ± 0,05 2.5 ± 0,05 0,127 ≤0.0005 ≤ 0,001 ≤ 0,1
16CH 127 10 ± 0,3 3.5 ± 0,05 2.5 ± 0,05 0,127 ≤0.0005 ≤ 0,001 ≤ 0,1
32CH 127 10 ± 0,3 5.7 ± 0,05 2.5 ± 0,05 0,127 ≤0.0005 ≤ 0,001 ≤ 0,1
48CH 127 12 ± 0,3 7.8 ± 0,05 2.5 ± 0,05 0,127 ≤0.0005 ≤ 0,001 ≤ 0,1
64CH 127 12 ± 0,3 9.8 ± 0,05 2.5 ± 0,05 0,127 ≤0.0005 ≤ 0,001 ≤ 0,1
96CH 127 12 ± 0,3 16 ± 0,05 2.5 ± 0,05 0,127 ≤0.0005 ≤ 0,001 ≤ 0,1
128CH 127 12 ± 0,3 20 ± 0,05 2.5 ± 0,05 0,127 ≤0.0005 ≤ 0,001 <0.1

Bestellinformationen:

Produktnummer Fasertyp Faserlänge
01 = 1CH
02 = 2CH
03 = 4CH
04 = 8CH
05 = 12CH
06 = 16CH
07 = 24CH
08 = 32CH
09 = 48CH
10 = 64CH
11 = 96CH
12 = 128CH
1 = G657A1
2 = G657A2
3 = G652D
4 = G652B
0 = 0,5 M
1 = 1,0 M
2 = 1,5 M
3 = 2,0 M
4 = 2,5 M
S = 定制

Größe und Tag:

Faseroptikreihe

Faserreihe

plc-Faserreihe
