| Markenbezeichnung: | Seacent |
| Model Number: | Faser array-64ch |
| MOQ: | 10pcs |
| Zahlungsbedingungen: | L / C, T / T |

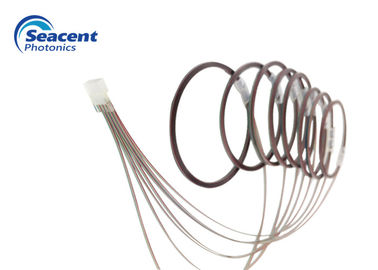

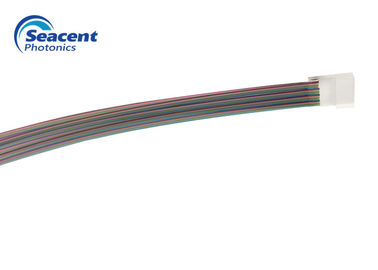

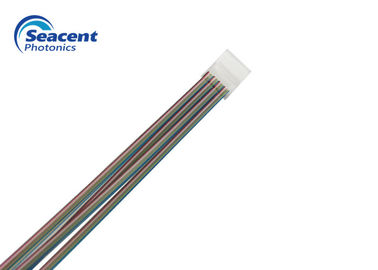

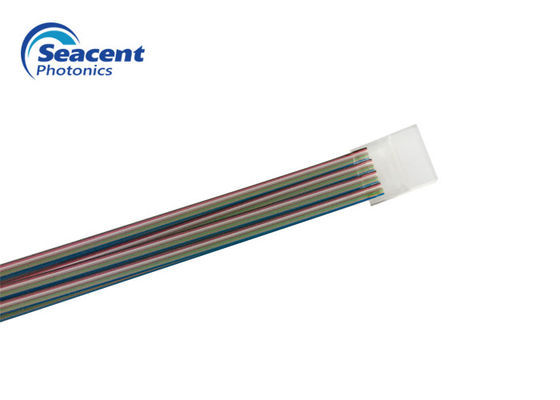

Faser-Reihen, als eine der Schlüsselkomponenten für PLC-Teiler, werden mit hohem genauem V-Nutsubstrat fabriziert, um die Faserkernposition zu lokalisieren und die genaue polnische Oberfläche, niedrige die Einfügungsdämpfung des Angebots und der Verlust der hohen Rendite.
Die Faserreihe ist eine bloße Faser, die die Faserbeschichtung entfernt. Ein Teil wird in die V-Nut gelegt und wird durch den Kleber durch das Druckregulierungsmitglied unter Druck gesetzt.
Eigenschaften:
Niedrige Einfügungsdämpfung
Hohe Stabilität und Zuverlässigkeit
Gute Kanaleinheitlichkeit
Kernabstand der hohen Präzision
Standards des Treffens ROHS
Spezifikationen:
| Einzelteil | Parameter |
| Zahl von Kanälen | 1CH | 128CH |
| Material | Quarzglas, Borosilicat, Silikon |
| Kernabstand/Toleranz (μm) | 250, 127/0,7 |
| Faserlänge (M) | 2.0±0.1 |
| Polierwinkel (°) | 0, +8, -8 (±0.3) |
| Polierflachheit | ﹤ 5 fringes@633nm |
| Faserart | SMF-28e oder SMF-28e XB |
| Betriebstemperatur (℃) | -40~85 |
Grundplatte-Maßtabelle der V-Nut:
| L | W | H | X | Y | umfassender Fehler | ||||||
| Art | Größe | allgemeiner Unterschied | Größe | allgemeiner Unterschied | Größe | allgemeiner Unterschied | Größe | allgemeiner Unterschied | Kernhöhenunterschied | R=√ x2+y2 | |
| 2CH 250 | 10 | ±0.3 | 2,5 | ±0.05 | 2,5 | ±0.05 | 0,25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 4CH 250 | 10 | ±0.3 | 2,5 | ±0.05 | 2,5 | ±0.05 | 0,25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 8CH 250 | 10 | ±0.3 | 3,5 | ±0.05 | 2,5 | ±0.05 | 0,25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 8CH 127 | 10 | ±0.3 | 2,5 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 16CH 127 | 10 | ±0.3 | 3,5 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 32CH 127 | 10 | ±0.3 | 5,7 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 48CH 127 | 12 | ±0.3 | 7,8 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 64CH 127 | 12 | ±0.3 | 9,8 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 96CH 127 | 12 | ±0.3 | 16 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 128CH 127 | 12 | ±0.3 | 20 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0,1 | |
Active/passives Reihenfaseroptikgerät
Gekleidetes Wellenleitergitter
Planarer optischer Wellenleiter
Optisches Mehrkanalmodul
| Produktzahl | Faserart | Faserlänge |
|
01=1CH
02=2CH
03=4CH
04=8CH
05=12CH
06=16CH
07=24CH
08=32CH
09=48CH
10=64CH
11=96CH
12=128CH
|
1=G657A1
2= G657A2
3=G652D
4=G652B
|
0=0.5M
1=1.0M
2=1.5M
3=2.0M
4=2.5M
S=Customized
|
|
