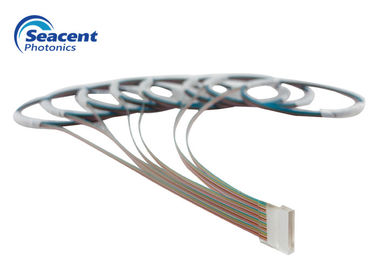

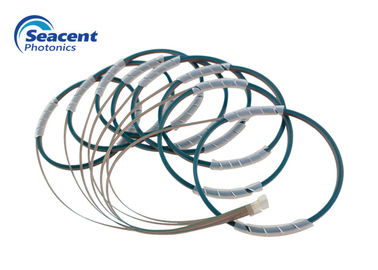

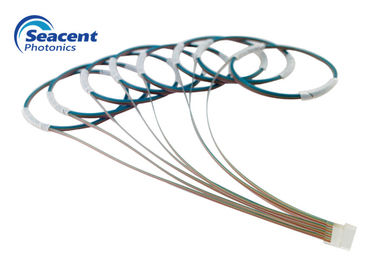

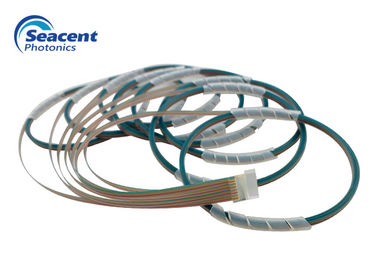

96 Polierwinkel SMF-28e der CH-Faser-Reihen-UPC/APC oder SMF-28e XB Faser-Art

Markenbezeichnung:	Seacent
Model Number:	Faser array-96ch
MOQ:	10pcs
Zahlungsbedingungen:	L / C, T / T

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort:

Guangdong, China

Zertifizierung:

ISO9001,ROHS

Farbe:

Blau, orange, grün, braun, weiß, rot, schwarz, gelb, purpurrot, rosa, Wassergrün

Material:

Quarzglas, Borosilicat, Silikon

Polierwinkel (°):

0, +8, -8 (±0.3)

Anschlusstyp:

SC/FC/LC-APC/UPC, LC, ST., FC, TOSLINK

Zwingen-Polnisches:

PC, UPC, APC

Hervorheben:

plc-Faserreihe

Faser-Optik-Array

Produkt-Beschreibung

96 Polierwinkel SMF-28e der CH-Faserreihe UPC/APC oder SMF-28e XB Faserart

Beschreibung:

Faser-Reihe (FA) benutzt eine V-Nut (V-Nut) um eine Glasfaser, ein Bündel Fasern oder ein Band an einem Reihensubstrat anzubringen.

Die Faserreihe ist eine bloße Faser, die die Faserbeschichtung entfernt. Ein Teil wird in die V-Nut gelegt und wird durch den Kleber durch das Druckregulierungsmitglied unter Druck gesetzt.

Spezifikationen:

Einzelteil	Parameter
Zahl von Kanälen	1CH \| 128CH
Material	Quarzglas, Borosilicat, Silikon
Kernabstand/Toleranz (μm)	250, 127/0,7
Faserlänge (M)	2.0±0.1
Polierwinkel (°)	0, +8, -8 (±0.3)
Polierflachheit	﹤ 5 fringes@633nm
Faserart	SMF-28e oder SMF-28e XB
Betriebstemperatur (℃)	-40~85

Grundplatte-Maßtabelle der V-Nut:

	L		W		H		X		Y	umfassender Fehler
Art	Größe	allgemeiner Unterschied	Größe	allgemeiner Unterschied	Größe	allgemeiner Unterschied	Größe	allgemeiner Unterschied	Kernhöhenunterschied	R=√ x2+y2
2CH 250	10	±0.3	2,5	±0.05	2,5	±0.05	0,25	≤0.0005	≤0.001	<0.1
4CH 250	10	±0.3	2,5	±0.05	2,5	±0.05	0,25	≤0.0005	≤0.001	<0.1
8CH 250	10	±0.3	3,5	±0.05	2,5	±0.05	0,25	≤0.0005	≤0.001	<0.1
8CH 127	10	±0.3	2,5	±0.05	2,5	±0.05	0,127	≤0.0005	≤0.001	<0.1
16CH 127	10	±0.3	3,5	±0.05	2,5	±0.05	0,127	≤0.0005	≤0.001	<0.1
32CH 127	10	±0.3	5,7	±0.05	2,5	±0.05	0,127	≤0.0005	≤0.001	<0.1
48CH 127	12	±0.3	7,8	±0.05	2,5	±0.05	0,127	≤0.0005	≤0.001	<0.1
64CH 127	12	±0.3	9,8	±0.05	2,5	±0.05	0,127	≤0.0005	≤0.001	<0.1
96CH 127	12	±0.3	16	±0.05	2,5	±0.05	0,127	≤0.0005	≤0.001	<0.1
128CH 127	12	±0.3	20	±0.05	2,5	±0.05	0,127	≤0.0005	≤0.001	<0.1

Anwendungen:

MEM

Plc-Geräte: Plc-Teiler, AWGs

Integrierte aktive/passive Komponenten

Mikrooptik-Module

Variable optische Abschwächer

Linsen-/Kollimator-Reihe

Eigenschaften:

Niedrige Einfügungsdämpfung

Verlust der hohen Rendite.

Breite Operations-Temperatur

Hohe Stabilität und Zuverlässigkeit

Hohe Genauigkeit der Faserkernposition

Einrichtungs-Informationen:

Produktzahl	Faserart	Faserlänge
01=1CH 02=2CH 03=4CH 04=8CH 05=12CH 06=16CH 07=24CH 08=32CH 09=48CH 10=64CH 11=96CH 12=128CH	1=G657A1 2= G657A2 3=G652D 4=G652B	0=0.5M 1=1.0M 2=1.5M 3=2.0M 4=2.5M S=Customized

Umbauten:

Faseroptikreihe

Faserreihe
