| Brand Name: | Seacent |
| Model Number: | Zopf 2CH |
| MOQ: | 10pcs |
| Payment Terms: | L/C, T/T |

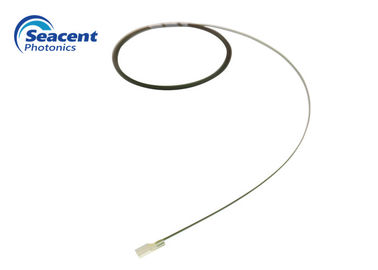

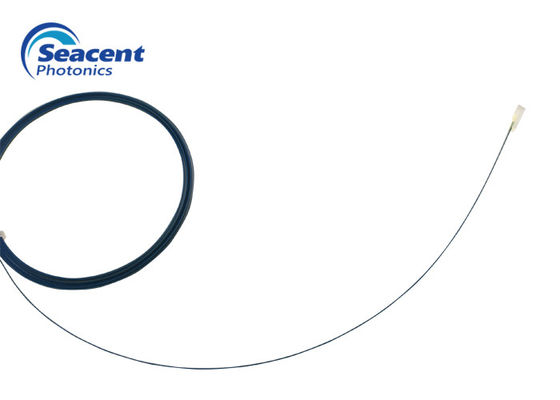

Niedrige Nut-Faser-Reihe 2CH G657A1 0.5M Length ROHS PDL PM980 V genehmigte
Länge des Faserreihen-Zopfes 2CH G657A1 0.5M
Beschreibung:
Wir stellen einzigartige Versammlungs-/Ausschnitt-/Politurprozesse zur verfügung, um die beste Genauigkeit der Faserkernposition mit der perfekten Polieroberfläche zu erhalten. Faserreihe ist eine wesentliche Komponente, die in den verschiedenen Anwendungen benutzt wird, um die Glasfaser an seinen Wellenleiter anzuschließen.
Eigenschaften:
Niedrige Einfügungsdämpfung und niedrige PDL
Hohe Präzision und hohe Zuverlässigkeit
Kompaktes Maß
Anwendungen:
Schalter
Interferometrie
Optische Sensoren
Integrierte Komponenten
Mehrfachkoppler/Demultiplexer
Verbindung zu den Wellenleitergeräten
Spezifikation:
| Faserlänge | von wenigen Zentimeter zu mehreren hundert Metern |
| Faserart | PMF, MMF, SMF oder Gewohnheit |
| Polierwinkel | 0+/-0.5; 8+/-0.5; Gewohnheit |
| Faserpositionsgenauigkeit | +/-1um (x und Achse) |
| Verbindungsstücke | FC, LC, Sc, St., SMA, MU, E2000, anderes |
| Faserabstand | auf Anfrage |
| Faserquantität | auf Anfrage |
Grundplatte-Maßtabelle der V-Nut:
| L | W | H | X | Y | umfassender Fehler | ||||||
| Art | Größe | allgemeiner Unterschied | Größe | allgemeiner Unterschied | Größe | allgemeiner Unterschied | Größe | allgemeiner Unterschied | Kernhöhenunterschied | R=√ x2+y2 | |
| 2CH 250 | 10 | ±0.3 | 2,5 | ±0.05 | 2,5 | ±0.05 | 0,25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 4CH 250 | 10 | ±0.3 | 2,5 | ±0.05 | 2,5 | ±0.05 | 0,25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 8CH 250 | 10 | ±0.3 | 3,5 | ±0.05 | 2,5 | ±0.05 | 0,25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 8CH 127 | 10 | ±0.3 | 2,5 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 16CH 127 | 10 | ±0.3 | 3,5 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 32CH 127 | 10 | ±0.3 | 5,7 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 48CH 127 | 12 | ±0.3 | 7,8 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 64CH 127 | 12 | ±0.3 | 9,8 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 96CH 127 | 12 | ±0.3 | 16 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 128CH 127 | 12 | ±0.3 | 20 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0,1 | |
Einrichtungs-Informationen:
|
Produktzahl |
Faserart |
Faserlänge |
|
01=1CH 02=2CH 03=4CH 04=8CH 05=12CH 06=16CH 07=24CH 08=32CH 09=48CH 10=64CH 11=96CH |
1=G657A1 2= G657A2 3=G652D 4=G652B |
0=0.5M 1=1.0M 2=1.5M 3=2.0M 4=2.5M |
|
|
