| Brand Name: | Seacent |
| Model Number: | 1x4 ABS-Typ |
| MOQ: | Verhandelbar |
| Preis: | Negotiation |
| Payment Terms: | L/C, T/T |
| Supply Ability: | 1000000 Stücke pro Monat |

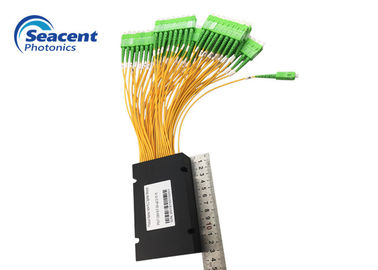

ABS-Kassettentyp 1X4-Kassetten-PLC-Splitter mit geringer Einfügungsdämpfung
Beschreibung des SPS-Splittermoduls
Der Splitter für planare Lichtwellenschaltungen (PLC) ist eine Art optisches Energieverwaltungsgerät, das unter Verwendung der Silica-Lichtwellenleitertechnologie hergestellt wird, um optische Signale von der Zentrale (CO) an mehrere Standorte zu verteilen.
Der Bare Fiber Splitter ist eine Art ODN-Produkt, das für PON-Netzwerke geeignet ist und in der Pigtail-Kassette, dem Testinstrument und dem WDM-System installiert werden kann, wodurch der Platzbedarf minimiert wird.Der Faserschutz ist relativ zerbrechlich und erfordert ein vollständiges Schutzdesign für den Transportboxkörper und das Gerät.
Funktionen des SPS-Splittermoduls
Parameter des SPS-Splittermoduls
1XN
| Parameter | 1X2 | 1X3 | 1X4 | 1X6 | 1X8 | 1X12 | 1X16 | 1X24 | 1X32 | 1X48 | 1X64 | 1X128 |
| Arbeitswellenlänge (nm) | 1260-1650 | |||||||||||
| Fasertyp | G657A1 oder angepasst | |||||||||||
| Einfügedämpfung (dB) | 3.9 | 6.1 | 7.2 | 9.0 | 10.2 | 12.5 | 13.5 | 15.5 | 16.8 | 18.4 | 20.1 | 23.8 |
| Gleichmäßigkeit (dB) | ≤0,4 | ≤0,5 | ≤0,5 | ≤0,6 | ≤0,8 | ≤1,0 | ≤1,0 | ≤1,5 | ≤1,5 | ≤1,8 | ≤1,8 | ≤2,5 |
| Polarisationsabhängiger Verlust (dB) | ≤0,25 | ≤0,25 | ≤0,25 | ≤0,25 | ≤0,25 | ≤0,3 | ≤0,3 | ≤0,3 | ≤0,3 | ≤0,4 | ≤0,35 | ≤0,35 |
| Rückflussdämpfung (dB) | ≥55 | |||||||||||
| Direktionalität (dB) | ≥55 | |||||||||||
| Faserlänge (m) | 1.0 oder angepasst | |||||||||||
| Temperaturstabilität (dB) | -40 ℃ - 85 ℃ (≤0,5) | |||||||||||
| Arbeitstemperatur °C | -40℃--85℃ | |||||||||||
| Lagertemperatur °C | -40℃--85℃ | |||||||||||
| Maximale Leistung (nW) | 1000 | |||||||||||
Hinweis: Die obige IL ist ohne die Connector-Parameter.
1XN mit Anschluss optischer Splitter Einfügungsdämpfung in den oben genannten Anforderungen zusätzlich zu 1X2 Erhöhung nicht mehr als 0,2 dB, die verbleibende Erhöhung nicht mehr als 0,3 dB.
2XN
| Parameter | 2X2 | 2x4 | 2X8 | 2X16 | 2X32 | 2X64 |
| Arbeitswellenlänge (nm) | 1260-1650 | |||||
| Fasertyp | G657A1 oder angepasst | |||||
| Einfügedämpfung (dB) | 4.2 | 7.5 | 10.5 | 13.8 | 17.1 | 20.4 |
| Gleichmäßigkeit (dB) | ≤0,8 | ≤1,0 | ≤1,0 | ≤1,5 | ≤1,5 | ≤2,0 |
| Polarisationsabhängiger Verlust (dB) | ≤0,25 | ≤0,25 | ≤0,25 | ≤0,3 | ≤0,3 | ≤0,35 |
| Rückflussdämpfung (dB) | ≥55 | |||||
| Direktionalität (dB) | ≥55 | |||||
| Faserlänge (m) | 1.0 oder angepasst | |||||
| Temperaturstabilität (dB) | -40 ℃ - 85 ℃ (≤0,5) | |||||
| Arbeitstemperatur °C | -40℃--85℃ | |||||
| Lagertemperatur °C | -40℃--85℃ | |||||
| Maximale Leistung (nW) | 1000 | |||||
Hinweis: Die obige IL ist ohne die Connector-Parameter.
2XN mit Stecker optischer Splitter Einfügedämpfung um nicht mehr als 0,3 dB in den oben genannten Anforderungen erhöht.
Detaillierte Spezifikation des SPS-Splittermoduls
PLC-Splitter-ABS-Typ-Seacent Photonics.pdf
Anwendungen für SPS-Splittermodule
|
|
